Switch Poe 24 Cổng RUIJIE YEEYE RG-NBS3100-24GT4SFP-P-V2

Tổng quan Switch PoE Ruijie RG-NBS3100-24GT4SFP-P-V2

Ruijie RG-NBS3100-24GT4SFP-P-V2 là switch Gigabit quản lý lớp 2 thuộc dòng RG-NBS3100, được thiết kế cho hệ thống mạng cần kết nối nhiều thiết bị Ethernet và cấp nguồn PoE trên cùng hạ tầng cáp mạng. Theo tài liệu của Ruijie Reyee, thiết bị có tổng cộng 28 cổng, gồm 24 cổng RJ45 10/100/1000BASE-T hỗ trợ PoE/PoE+ và 4 cổng SFP 1GE dùng cho kết nối uplink quang. Switch có ngân sách PoE 370 W và công suất tối đa 30 W trên mỗi cổng PoE.

Thiết bị hướng tới các hệ thống như camera IP, mạng văn phòng, khách sạn, nhà máy, trường học, cửa hàng và các hạ tầng cần nhiều thiết bị đầu cuối PoE. Ruijie cũng trang bị khả năng nhận dạng camera, PoE Watchdog và quản lý tập trung qua Ruijie Cloud, giúp thuận tiện hơn trong quá trình cấu hình, giám sát và bảo trì hệ thống.

Cấu hình cổng và khả năng cấp nguồn PoE

RG-NBS3100-24GT4SFP-P-V2 cung cấp 24 cổng 10/100/1000BASE-T, toàn bộ 24 cổng đều hỗ trợ PoE/PoE+ theo chuẩn IEEE 802.3af/at. Mỗi cổng có thể cung cấp tối đa 30 W, trong khi tổng ngân sách nguồn PoE của thiết bị đạt 370 W. Cách bố trí này phù hợp với hệ thống có nhiều camera IP, điểm truy cập Wi-Fi, điện thoại IP hoặc thiết bị mạng tương thích PoE.

Ngoài các cổng đồng, switch có 4 cổng SFP 1GE. Các cổng SFP cung cấp phương án uplink quang cho hệ thống cần kết nối tới switch khác hoặc kéo đường truyền giữa các khu vực. Thiết bị không có cổng SFP+ 10GE và không có cổng 2.5G/5G/10GBASE-T, do đó cấu hình phù hợp với hạ tầng Gigabit và uplink quang 1GE.

Hiệu năng chuyển mạch

Switch có công suất chuyển mạch 56 Gbps và tốc độ chuyển tiếp 41.66 Mpps theo tài liệu kỹ thuật. Thiết bị sử dụng bộ nhớ RAM 256 MB và Flash 16 MB. Bảng địa chỉ MAC hỗ trợ tối đa 8.000 mục, trong khi số VLAN tối đa được công bố là 4.094.

RG-NBS3100-24GT4SFP-P-V2 hỗ trợ Jumbo Frame với MTU 9216 bytes ở chế độ cấu hình toàn cục. Các tính năng Ethernet switching gồm IEEE 802.1Q VLAN, Voice VLAN, STP, RSTP, MSTP, LLDP, LLDP-MED, Static MAC, MAC filtering, Static Aggregation và LACP. Thiết bị cũng hỗ trợ giới hạn lưu lượng vào/ra theo giao diện.

Quản lý mạng và giám sát

Một điểm đáng chú ý của RG-NBS3100-24GT4SFP-P-V2 là khả năng quản lý thông qua nhiều phương thức. Thiết bị hỗ trợ eWeb management, Ruijie Cloud management và Ruijie Reyee App management. Người quản trị có thể sử dụng nền tảng quản lý phù hợp với quy mô triển khai để cấu hình và theo dõi thiết bị.

Switch hỗ trợ HTTP và HTTPS login, Syslog, SNMPv1/v2c/v3, client auto-discovery, SON, port mirroring và giám sát các trạng thái liên quan đến PoE. Chức năng PoE Watchdog có thể hỗ trợ theo dõi và xử lý tình trạng dịch vụ PoE. Thiết bị cũng có khả năng camera detection, loop alarm và phát hiện một số trạng thái liên quan đến địa chỉ IP hoặc ARP.

Tính năng VLAN, QoS và Multicast

RG-NBS3100-24GT4SFP-P-V2 hỗ trợ IEEE 802.1Q VLAN, Voice VLAN và cấu hình VLAN trên các cổng LAN. Với hệ thống có nhiều nhóm thiết bị, VLAN có thể được sử dụng để phân tách lưu lượng theo mục đích triển khai.

Thiết bị hỗ trợ phân loại lưu lượng dựa trên 802.1p và DSCP, cùng các cơ chế hàng đợi SP, WRR và SP+WRR. Switch cũng hỗ trợ Global QoS và giới hạn tốc độ lưu lượng theo giao diện. Đối với hệ thống có lưu lượng multicast, thiết bị hỗ trợ IGMP Snooping v1, v2, basic v3 cùng IGMP filtering.

Bảo mật và độ ổn định

Thiết bị cung cấp nhiều tính năng bảo mật lớp mạng và lớp cổng. Các chức năng được công bố gồm RADIUS, 802.1X, xác thực 802.1X theo port và MAC, Guest VLAN, port isolation, DHCP Snooping, Standard ACL, Extended MAC ACL, Extended IP ACL, IPv6 ACL, IP-MAC-port binding, ARP anti-spoofing và IP Source Guard.

Switch cũng hỗ trợ broadcast storm control, multicast storm control và unknown unicast storm control. Các cơ chế này có thể được sử dụng để kiểm soát những dạng lưu lượng bất thường và tăng khả năng kiểm soát trong mạng có nhiều thiết bị đầu cuối.

Thiết kế và môi trường hoạt động

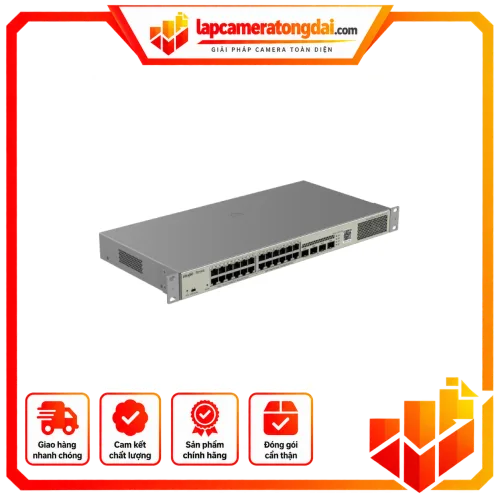

RG-NBS3100-24GT4SFP-P-V2 sử dụng vỏ kim loại, thiết kế lắp rack và có một quạt cố định. Kích thước sản phẩm là 440 mm × 215 mm × 44 mm, trọng lượng khoảng 3 kg không bao bì. Thiết bị hỗ trợ nguồn AC với dải điện áp định mức 100 V AC đến 240 V AC, tần số 50/60 Hz và dòng điện đầu vào tối đa 6 A.

Nhiệt độ hoạt động được công bố từ 0°C đến +50°C, độ ẩm hoạt động 10% RH đến 90% RH không ngưng tụ. MTBF được công bố là 400.000 giờ. Thiết bị có bảo vệ chống sét ±6 kV cho cổng dịch vụ ở chế độ common mode và đầu nối nguồn ở cả common mode và differential mode.

Ứng dụng phù hợp

• Hệ thống camera IP cần nhiều cổng PoE và uplink quang.
• Mạng văn phòng, trường học, khách sạn, nhà máy và cửa hàng.
• Hạ tầng cần 24 cổng Gigabit PoE/PoE+ cho thiết bị đầu cuối.
• Mạng cần VLAN, QoS, LACP, IGMP Snooping và các tính năng bảo mật lớp 2.
• Hệ thống cần quản lý switch từ eWeb, Ruijie Cloud hoặc Ruijie Reyee App.

Kết luận

Ruijie RG-NBS3100-24GT4SFP-P-V2 là switch Gigabit quản lý lớp 2 với 24 cổng PoE/PoE+ và 4 cổng SFP 1GE, ngân sách PoE 370 W, công suất chuyển mạch 56 Gbps và nhiều tính năng quản lý, VLAN, QoS, multicast, bảo mật và giám sát. Cấu hình này phù hợp cho các hệ thống mạng cần cấp nguồn PoE tập trung, kết nối uplink quang và quản trị thiết bị từ nền tảng mạng của Ruijie.

Nhìn chung, Ruijie RG-NBS3100-24GT4SFP-P-V2 nên được lựa chọn dựa trên đúng thông số, môi trường lắp đặt và yêu cầu vận hành thực tế.
