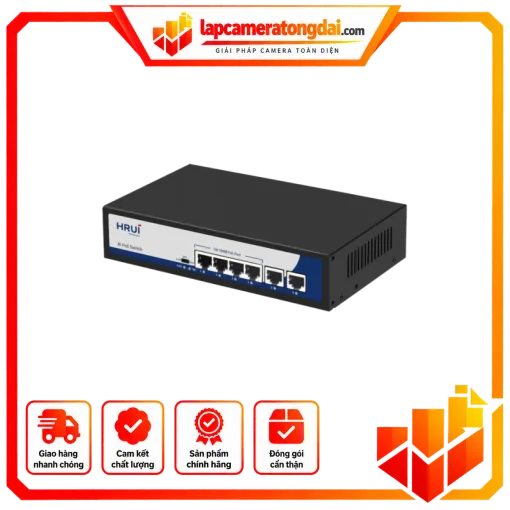

Switch Poe Hrui 4 port HR900-AF-42N

Switch PoE HRUI HR900-AF-42N là gì?

Switch PoE HRUI HR900-AF-42N là thiết bị chuyển mạch mạng 6 cổng được thiết kế cho các hệ thống cần truyền dữ liệu Ethernet kết hợp cấp nguồn qua cáp mạng. Sản phẩm có 4 cổng PoE tốc độ 10/100Mbps và 2 cổng uplink RJ45 tốc độ 10/100Mbps, phù hợp với hệ thống camera IP, thiết bị mạng và các ứng dụng Ethernet quy mô nhỏ.

Thiết bị hỗ trợ chuẩn IEEE 802.3af và IEEE 802.3at, cho phép tự động nhận diện thiết bị tương thích PoE và cung cấp nguồn phù hợp. Việc tích hợp truyền dữ liệu và cấp nguồn trên cùng đường cáp giúp giảm số lượng dây nguồn riêng, đơn giản hóa quá trình triển khai hệ thống camera và thiết bị mạng.

Thông số nổi bật của HR900-AF-42N

• 4 cổng PoE 10/100Mbps và 2 cổng uplink RJ45 10/100Mbps.
• Hỗ trợ chuẩn PoE IEEE 802.3af và IEEE 802.3at.
• Công suất cấp nguồn PoE tối đa 60W.
• Mỗi cổng PoE hỗ trợ công suất tối đa dưới 30W.
• Hỗ trợ ba chế độ Default, VLAN và Extend.
• Chế độ Extend hỗ trợ khoảng cách truyền dữ liệu và nguồn lên đến 250 mét ở tốc độ 10Mbps.
• Switching Capacity 1.2Gbps, tốc độ chuyển tiếp gói tin 0.8928Mpps.
• Hỗ trợ PoE Watchdog trong chế độ VLAN và Extend.
• Thiết kế không quạt, lắp đặt dạng để bàn.

4 cổng PoE và 2 cổng uplink 10/100Mbps

HR900-AF-42N cung cấp tổng cộng 6 cổng mạng RJ45. Bốn cổng đầu tiên hỗ trợ PoE, vừa truyền dữ liệu vừa cấp nguồn cho thiết bị đầu cuối. Hai cổng còn lại là uplink, dùng để kết nối switch với router, đầu ghi camera, máy chủ hoặc hệ thống mạng trung tâm.

Các cổng mạng hỗ trợ tốc độ 10/100Mbps tự động điều chỉnh theo thiết bị kết nối. Switch sử dụng phương thức truyền Store and Forward, đồng thời hỗ trợ Auto MDI/MDIX giúp đơn giản hóa việc đấu nối cáp mạng mà không cần quan tâm đến loại cáp thẳng hay cáp chéo.

Hỗ trợ chuẩn PoE IEEE 802.3af/at

Thiết bị tương thích với hai chuẩn cấp nguồn phổ biến IEEE 802.3af và IEEE 802.3at. Công suất tổng PoE của switch tối đa 60W, trong khi mỗi cổng PoE hỗ trợ mức công suất tối đa dưới 30W theo thông số nhà sản xuất.

Nhờ khả năng truyền nguồn và dữ liệu đồng thời, sản phẩm phù hợp với các thiết bị như camera IP, điểm truy cập mạng và thiết bị đầu cuối tương thích với chuẩn PoE. Khi lựa chọn thiết bị sử dụng, cần kiểm tra tổng công suất tiêu thụ của các thiết bị kết nối để bảo đảm nằm trong giới hạn ngân sách PoE của switch.

Ba chế độ hoạt động Default, VLAN và Extend

Chế độ Default

Đây là chế độ hoạt động thông thường, cho phép các cổng trong hệ thống giao tiếp với nhau. Khoảng cách truyền dữ liệu tiêu chuẩn trong chế độ này nằm trong phạm vi 100 mét với tốc độ 10/100Mbps tự động điều chỉnh.

Chế độ VLAN

Chế độ VLAN thực hiện cách ly các cổng PoE 1-4 khỏi nhau, trong khi vẫn cho phép giao tiếp với các cổng uplink. Tính năng này giúp hạn chế giao tiếp trực tiếp giữa các thiết bị đầu cuối và hỗ trợ tổ chức hệ thống mạng giám sát theo mô hình tách biệt.

Chế độ Extend

Chế độ Extend được sử dụng khi cần kéo dài khoảng cách truyền dữ liệu và cấp nguồn qua cáp mạng. Theo thông số kỹ thuật, cổng 1-4 có thể truyền dữ liệu và nguồn đến khoảng cách lên đến 250 mét ở tốc độ 10Mbps. Khi sử dụng chế độ này, cần bảo đảm chất lượng cáp mạng, thiết bị đầu cuối và điều kiện lắp đặt đáp ứng yêu cầu thực tế.

PoE Watchdog hỗ trợ duy trì thiết bị kết nối

HR900-AF-42N hỗ trợ chức năng PoE Watchdog trong chế độ VLAN và Extend. Tính năng này có khả năng phát hiện thiết bị PoE gặp trạng thái không phản hồi hoặc gián đoạn kết nối, sau đó thực hiện cơ chế khởi động lại nguồn PoE cho thiết bị theo thiết kế của hệ thống.

Đối với hệ thống camera giám sát hoạt động liên tục, chức năng này có thể hỗ trợ giảm nhu cầu kiểm tra thủ công khi thiết bị đầu cuối gặp sự cố tạm thời.

Thiết kế và khả năng lắp đặt

Switch có kích thước khoảng 200 × 118 × 44mm, trọng lượng tịnh khoảng 0.60kg và sử dụng thiết kế không quạt. Thiết bị được lắp đặt dạng để bàn, phù hợp đặt trong tủ mạng nhỏ, bàn kỹ thuật hoặc khu vực tập trung thiết bị mạng.

Nguồn điện đầu vào sử dụng AC 100-240V, 50/60Hz, kết hợp bộ cấp nguồn DC 52V 1.25A theo thông số kỹ thuật. Sản phẩm được trang bị đèn LED hiển thị trạng thái nguồn, liên kết và truyền dữ liệu, hỗ trợ quá trình kiểm tra hoạt động cơ bản.

Ứng dụng thực tế

• Triển khai hệ thống camera IP sử dụng nguồn PoE.
• Kết nối camera trong cửa hàng, văn phòng, nhà ở và các công trình quy mô nhỏ.
• Cấp nguồn cho các thiết bị Ethernet tương thích IEEE 802.3af/at.
• Kết nối mạng tại các vị trí cần kéo dài đường truyền trong chế độ Extend.
• Xây dựng mạng thiết bị đầu cuối với khả năng cách ly cổng thông qua chế độ VLAN.

Thông tin cần lưu ý khi sử dụng

Khi lắp đặt HR900-AF-42N, nên xác định trước tổng số thiết bị PoE và công suất tiêu thụ của từng thiết bị. Tổng ngân sách PoE của switch là 60W, do đó cần tránh kết nối đồng thời các thiết bị có tổng công suất vượt quá giới hạn này.

Ở chế độ Extend, tốc độ truyền dữ liệu giảm xuống 10Mbps để hỗ trợ khoảng cách xa hơn. Người dùng nên cân nhắc khoảng cách thực tế, chất lượng cáp mạng và yêu cầu băng thông của camera trước khi lựa chọn chế độ vận hành.

Kết luận

Switch PoE HRUI HR900-AF-42N cung cấp giải pháp chuyển mạch 6 cổng với 4 cổng PoE 10/100Mbps, tổng công suất PoE 60W và hai cổng uplink RJ45. Sản phẩm hỗ trợ IEEE 802.3af/at, VLAN, Extend và PoE Watchdog, phù hợp cho các hệ thống camera IP và mạng Ethernet quy mô nhỏ cần truyền dữ liệu kết hợp cấp nguồn qua cáp mạng.
