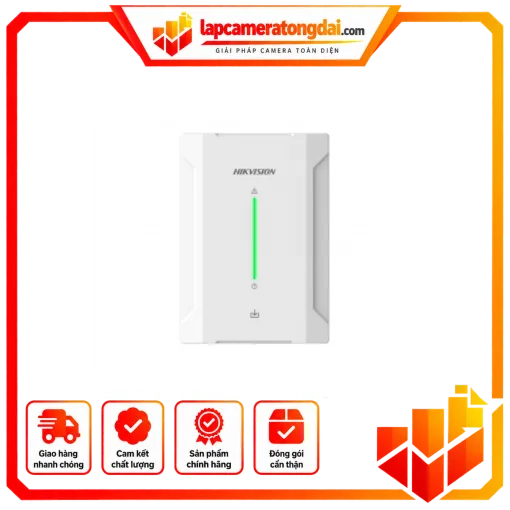

Module mở rộng MBUS 8 ngõ vào Hikvision DS-PM1-I8O2-H
- Hikvision DS-PM1-I8O2-H là module mở rộng ngõ vào có dây dành cho hệ thống báo động AX Hybrid Pro, cung cấp 8 ngõ vào báo động và 2 ngõ ra I/O để kết nối module rơ-le. Thiết bị giao tiếp với tủ điều khiển qua 2 bus Speed-X, trong đó một bus kết nối tủ trung tâm và một bus hỗ trợ kết nối tầng module mở rộng. Module hỗ trợ kết nối 3EOL, giám sát trạng thái báo động, phá hoại, che chắn, lỗi và ngắn mạch.
- DS-PM1-I8O2-H phù hợp mở rộng vùng giám sát có dây cho các hệ thống an ninh tại nhà ở, cửa hàng, văn phòng và khách sạn.
Chi tiết sản phẩm
Thông tin, đặc điểm và nội dung chi tiết của sản phẩm.
Hikvision DS-PM1-I8O2-H được trình bày với thông số, tính năng và phạm vi ứng dụng đã được xác minh để người mua dễ đánh giá.
Tổng quan Hikvision DS-PM1-I8O2-H
Hikvision DS-PM1-I8O2-H là module mở rộng ngõ vào có dây thuộc giải pháp báo động AX Hybrid Pro. Thiết bị được thiết kế để bổ sung thêm các vùng giám sát có dây cho tủ điều khiển, với 8 ngõ vào báo động tích hợp và 2 ngõ ra I/O. Module giao tiếp với hệ thống thông qua bus Speed-X và hỗ trợ kết nối tầng, giúp mở rộng hệ thống theo cấu trúc phù hợp với quy mô triển khai.
Thiết bị có thể sử dụng để kết nối các đầu báo và thiết bị phát hiện có dây trong hệ thống an ninh. DS-PM1-I8O2-H hỗ trợ giám sát nhiều trạng thái của vùng như báo động, phá hoại, che chắn, lỗi và ngắn mạch, đồng thời hỗ trợ phương thức đấu nối 3EOL với các giá trị điện trở được Hikvision quy định.
Các đặc điểm chính
- 8 ngõ vào báo động có dây tích hợp.
- 2 ngõ ra I/O, sử dụng để kết nối module rơ-le.
- 2 bus Speed-X: một ngõ vào kết nối tủ điều khiển và một ngõ ra phục vụ kết nối tầng module mở rộng.
- Hỗ trợ kết nối 3EOL với Alarm 1KΩ, Tamper 1KΩ và Fault 2.2KΩ.
- Hỗ trợ phát hiện trạng thái báo động, phá hoại, che chắn, lỗi và ngắn mạch.
- Hỗ trợ ngõ cấp nguồn cho các thiết bị phát hiện có dây.
- Chống phá hoại ở mặt trước và mặt sau.
Khả năng mở rộng qua Speed-X
DS-PM1-I8O2-H sử dụng 2 bus Speed-X cho kết nối với tủ điều khiển và mở rộng theo tầng. Theo tài liệu Hikvision, khoảng cách tối đa giữa module mở rộng và tủ điều khiển có thể đạt 900 m; bus đầu ra cũng hỗ trợ kết nối module mở rộng tiếp theo với khoảng cách cáp lên đến 900 m. Cấu trúc này giúp triển khai thêm các vùng báo động có dây ở những vị trí cần mở rộng mà không phải thay đổi toàn bộ cấu trúc hệ thống.
Giám sát vùng và kết nối 3EOL
Module hỗ trợ kết nối 3EOL để phân biệt các trạng thái của vùng giám sát. Theo tài liệu sản phẩm, điện trở cho trạng thái Alarm là 1KΩ, Tamper là 1KΩ và Fault là 2.2KΩ. Thiết bị có khả năng nhận biết các trạng thái báo động, phá hoại, che chắn, lỗi và ngắn mạch, hỗ trợ hệ thống kiểm soát tình trạng đường dây và thiết bị kết nối.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Ngõ vào báo động | 8 |
| Ngõ ra I/O | 2, kết nối module rơ-le |
| Bus | 2×Speed-X bus, 1 ngõ vào kết nối tủ điều khiển và 1 ngõ ra kết nối tầng module mở rộng |
| Nguồn cấp | 11 đến 24 VDC |
| Điện áp điển hình | 12 VDC |
| Dòng tiêu thụ tối đa | 119 mA@12 VDC |
| Dòng ở trạng thái nghỉ | 45 mA@12 VDC |
| Điện áp ngõ ra | 9 đến 12 VDC |
| Dòng ngõ ra | Tối đa 500 mA |
| Đèn LED | 1 đèn nguồn, 1 đèn lỗi |
| Chống phá hoại | Hỗ trợ mặt trước và mặt sau |
| Nhiệt độ hoạt động | -10°C đến 40°C |
| Độ ẩm hoạt động | 10% đến 90% |
| Chất liệu vỏ | Nhựa |
| Kích thước (W×H×D) | 110 mm × 155 mm × 32 mm |
| Trọng lượng | 252.5 g |
Ứng dụng
DS-PM1-I8O2-H phù hợp cho các hệ thống báo động có dây cần bổ sung vùng giám sát và mở rộng số lượng thiết bị kết nối. Tài liệu Hikvision nêu các môi trường ứng dụng như nhà ở, cửa hàng, văn phòng và khách sạn với quy mô nhỏ đến trung bình. Khi triển khai, module được kết nối với tủ điều khiển AX Hybrid Pro qua Speed-X và có thể kết nối tầng với các module mở rộng khác theo cấu trúc hệ thống.
Kết luận
Hikvision DS-PM1-I8O2-H là module mở rộng ngõ vào có dây với 8 vùng báo động, 2 ngõ ra I/O và 2 bus Speed-X, hỗ trợ kết nối 3EOL cùng khả năng giám sát nhiều trạng thái của vùng. Thiết bị là lựa chọn phù hợp cho các hệ thống AX Hybrid Pro cần mở rộng số lượng vùng có dây và tổ chức kết nối module theo dạng nối tầng.
Nhìn chung, Hikvision DS-PM1-I8O2-H nên được lựa chọn dựa trên đúng thông số, môi trường lắp đặt và yêu cầu vận hành thực tế.
Nhìn chung, Hikvision DS-PM1-I8O2-H nên được lựa chọn dựa trên đúng thông số, môi trường lắp đặt và yêu cầu vận hành thực tế.
