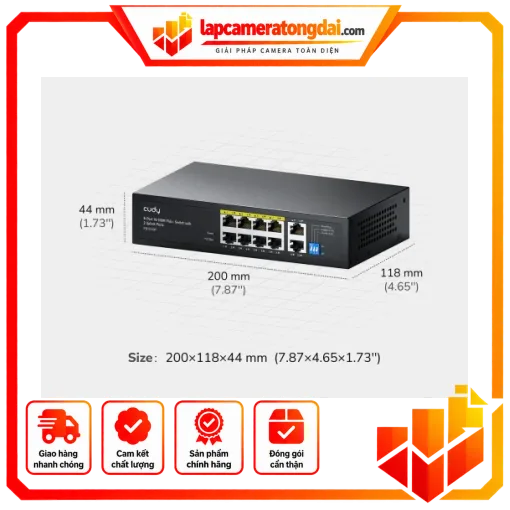

Thiết bị chuyển mạch (SWITCH) CUDY 8-Port 10/100M PoE+ Switch with 2 Uplink Ports 120W (FS1010P)

Giới thiệu Cudy FS1010P

Cudy FS1010P là thiết bị chuyển mạch PoE+ không quản lý được thiết kế cho các hệ thống mạng sử dụng camera IP, điểm truy cập WiFi, điện thoại VoIP và các thiết bị Ethernet khác. Sản phẩm cung cấp 8 cổng mạng Fast Ethernet tốc độ 10/100 Mbps dành cho kết nối dữ liệu và cấp nguồn PoE, kết hợp với 2 cổng uplink để kết nối đến router, đầu ghi, switch trung tâm hoặc các thiết bị mạng khác.

Với tổng ngân sách cấp nguồn PoE tối đa 120W, FS1010P đáp ứng nhu cầu triển khai nhiều thiết bị mạng hỗ trợ chuẩn IEEE 802.3af/at trong cùng một hệ thống. Thiết bị phù hợp cho các mô hình lắp đặt mạng quy mô nhỏ và vừa, nơi cần giảm số lượng bộ nguồn riêng lẻ và đơn giản hóa việc đi dây.

Thông số và khả năng kết nối

8 cổng PoE tốc độ 10/100 Mbps

FS1010P được trang bị 8 cổng RJ45 Fast Ethernet hỗ trợ tốc độ 10BASE-T và 100BASE-TX. Các cổng PoE có thể truyền đồng thời dữ liệu mạng và nguồn điện đến các thiết bị tương thích, giúp tối ưu hệ thống cáp khi lắp đặt camera IP hoặc thiết bị mạng tại những vị trí khó bố trí ổ điện.

Thiết bị hỗ trợ chuẩn IEEE 802.3af và IEEE 802.3at PoE, với công suất cấp nguồn tối đa 30W cho mỗi cổng theo tài liệu kỹ thuật. Tổng công suất PoE của toàn bộ switch đạt tối đa 120W, tùy thuộc vào số lượng và mức tiêu thụ điện của các thiết bị được kết nối.

2 cổng uplink độc lập

Ngoài 8 cổng PoE, sản phẩm có 2 cổng uplink dùng để kết nối lên mạng nội bộ hoặc thiết bị mạng cấp cao hơn. Cách bố trí này thuận tiện khi xây dựng hệ thống camera, mạng văn phòng hoặc hệ thống WiFi cần phân tách đường kết nối thiết bị đầu cuối và đường kết nối về trung tâm mạng.

Các chuẩn mạng được hỗ trợ

Cudy FS1010P hỗ trợ các chuẩn mạng phổ biến gồm IEEE 802.3i 10BASE-T, IEEE 802.3u 100BASE-TX và IEEE 802.3x Flow Control. Thiết bị hoạt động theo cơ chế chuyển mạch Store-and-Forward, hỗ trợ truyền dữ liệu ở chế độ half duplex và full duplex.

Switch có bảng địa chỉ MAC với khả năng lưu trữ tối đa 8.000 địa chỉ, bộ nhớ đệm gói tin 0,25 MB và tốc độ chuyển tiếp tối đa 1,488 Mpps theo thông tin từ tài liệu sản phẩm. Các thông số này đáp ứng nhu cầu kết nối mạng Ethernet cơ bản cho camera, máy tính, thiết bị văn phòng và thiết bị IoT.

Ứng dụng thực tế của Cudy FS1010P

• Triển khai hệ thống camera IP sử dụng nguồn PoE cho văn phòng, cửa hàng, nhà ở và công trình nhỏ.
• Kết nối các điểm truy cập WiFi, điện thoại VoIP và thiết bị mạng hỗ trợ chuẩn IEEE 802.3af/at.
• Mở rộng hệ thống mạng Ethernet trong văn phòng, phòng học, cửa hàng bán lẻ hoặc kho hàng.
• Giảm nhu cầu sử dụng nhiều bộ nguồn riêng nhờ khả năng truyền dữ liệu và cấp điện trên cùng một cáp mạng.
• Kết nối đơn giản với các thiết bị mạng trung tâm thông qua 2 cổng uplink.

Thiết kế và vận hành

FS1010P là switch không quản lý, hoạt động theo cơ chế Plug and Play. Người dùng chỉ cần kết nối nguồn điện, cáp mạng và các thiết bị đầu cuối là có thể sử dụng mà không cần cấu hình VLAN hoặc giao diện quản trị phức tạp. Đây là lựa chọn phù hợp cho các hệ thống cần triển khai nhanh và dễ bảo trì.

Thiết bị sử dụng nguồn AC 100–240V, tần số 50–60Hz. Thiết kế không quạt giúp giảm tiếng ồn trong quá trình vận hành, phù hợp với môi trường văn phòng, cửa hàng hoặc khu vực lắp đặt trong nhà. Theo tài liệu kỹ thuật, switch hoạt động trong khoảng nhiệt độ từ 0 đến 40 ℃ và độ ẩm tương đối từ 10 đến 90%, không ngưng tụ.

Khả năng truyền dẫn qua cáp mạng

Các cổng Fast Ethernet của Cudy FS1010P hỗ trợ truyền dữ liệu qua cáp mạng Cat3 hoặc cao hơn ở tốc độ 10 Mbps và cáp Cat5 hoặc cao hơn ở tốc độ 100 Mbps. Khoảng cách truyền dẫn tiêu chuẩn lên đến 100 mét tùy loại cáp và tốc độ kết nối. Khi sử dụng cho hệ thống camera IP hoặc thiết bị PoE, cần lựa chọn cáp mạng phù hợp và đảm bảo tổng khoảng cách nằm trong giới hạn kỹ thuật của hệ thống.

Hướng dẫn lựa chọn và sử dụng

FS1010P phù hợp khi hệ thống có nhu cầu cấp nguồn PoE cho tối đa 8 thiết bị và tổng công suất không vượt quá 120W. Trước khi lắp đặt, nên kiểm tra công suất tiêu thụ của từng camera hoặc thiết bị mạng để phân bổ tải PoE hợp lý. Các thiết bị không hỗ trợ PoE vẫn có thể kết nối vào cổng mạng để truyền dữ liệu, nhưng không nhận nguồn điện từ switch.

Với cấu hình 8 cổng PoE 10/100 Mbps và 2 uplink, sản phẩm đáp ứng tốt các hệ thống mạng cơ bản cần truyền dữ liệu ổn định và cấp nguồn tập trung. Thiết kế không quản lý giúp giảm thời gian cài đặt, trong khi công suất PoE 120W tạo sự linh hoạt cho nhiều mô hình triển khai camera và thiết bị mạng.

Kết luận

Cudy FS1010P là switch PoE+ không quản lý với 8 cổng 10/100 Mbps PoE và 2 cổng uplink, tổng công suất cấp nguồn tối đa 120W. Sản phẩm phù hợp cho các hệ thống camera IP, WiFi, VoIP và mạng Ethernet cần giải pháp kết nối đơn giản, dễ triển khai và hỗ trợ cấp nguồn qua cáp mạng.
