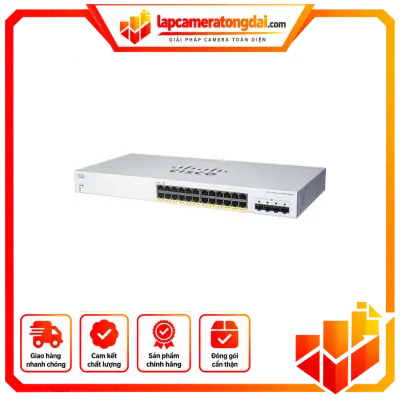

Thiết bị chuyển mạch Cisco CBS220-24T-4G-EU

Cisco CBS220-24T-4G-EU được trình bày với thông số, tính năng và phạm vi ứng dụng đã được xác minh để người mua dễ đánh giá.

Tổng quan Cisco CBS220-24T-4G-EU

Cisco CBS220-24T-4G-EU là thiết bị chuyển mạch thông minh thuộc dòng Cisco Business 220 Series, hướng đến các mạng doanh nghiệp cần kết nối Gigabit, quản trị tập trung và các tính năng Layer 2 thiết yếu. Model này có 24 cổng Gigabit Ethernet RJ-45 và 4 cổng uplink Gigabit SFP, cho phép kết nối đồng thời nhiều máy tính, máy chủ, thiết bị mạng và mở rộng liên kết qua cáp quang hoặc module SFP tương thích. Theo tài liệu Cisco, CBS220-24T-4G có switching capacity 56 Gbps, forwarding rate 41.66 Mpps với gói tin 64 byte và bộ đệm gói 4.1 Mb.

Cấu hình cổng và hiệu năng

CBS220-24T-4G-EU được trang bị 24 cổng RJ-45 Gigabit Ethernet hỗ trợ kết nối 10BASE-T, 100BASE-TX và 1000BASE-T. Bên cạnh đó là 4 cổng SFP Gigabit dành cho uplink. Cấu hình này phù hợp khi cần tập trung các thiết bị đầu cuối ở tốc độ Gigabit và kết nối switch với hạ tầng mạng khác thông qua liên kết SFP. Cisco công bố khả năng chuyển mạch 56 Gbps và tốc độ chuyển tiếp 41.66 triệu gói/giây.

• 24 cổng Gigabit Ethernet RJ-45.
• 4 cổng uplink Gigabit SFP.
• Switching capacity: 56 Gbps.
• Forwarding rate: 41.66 Mpps với gói tin 64 byte.
• MAC table hỗ trợ tối đa 8,192 địa chỉ MAC.
• Hỗ trợ jumbo frame đến 9,216 byte.
• Packet buffer: 4.1 Mb.

Tính năng Layer 2 và VLAN

Thiết bị hỗ trợ nhiều chức năng Layer 2 phục vụ phân đoạn và tối ưu mạng. CBS220-24T-4G hỗ trợ tối đa 256 VLAN đồng thời, gồm VLAN theo port, VLAN gắn thẻ 802.1Q, Management VLAN và Guest VLAN. Auto Voice VLAN có thể tự động phân loại lưu lượng thoại vào VLAN dành riêng và áp dụng mức QoS phù hợp.

Đối với dự phòng và kết nối đường truyền, switch hỗ trợ STP 802.1D, RSTP 802.1w và MSTP 802.1s với 16 instance. LACP theo IEEE 802.3ad cho phép tạo tối đa 8 nhóm, mỗi nhóm hỗ trợ tối đa 8 port theo cấu hình động. Thiết bị cũng có GVRP/GARP, Q-in-Q, loopback detection và cơ chế ngăn chặn Head-of-Line blocking.

QoS và xử lý lưu lượng

Cisco CBS220-24T-4G-EU hỗ trợ QoS phần cứng với 8 hàng đợi trên mỗi port. Cơ chế lập lịch gồm Strict Priority và Weighted Round-Robin, dựa trên DSCP hoặc CoS 802.1p. Thiết bị hỗ trợ phân loại lưu lượng theo port, VLAN priority, IPv4/IPv6 precedence, ToS, DSCP và ACL; đồng thời có ingress policing và egress shaping/rate control theo VLAN, port hoặc flow. Các tính năng này giúp phân loại và ưu tiên các loại lưu lượng khác nhau trên mạng hội tụ.

Bảo mật và quản trị mạng

Về bảo mật, CBS220-24T-4G-EU hỗ trợ ACL với tối đa 512 rule, port security, MAC address filtering, IEEE 802.1X với xác thực RADIUS, RADIUS/TACACS+, storm control và DoS protection. BPDU Guard và Spanning Tree Loop Guard bổ sung các cơ chế bảo vệ cho môi trường Layer 2. Thiết bị cũng hỗ trợ SSH v1/v2 và SSL cho việc quản trị an toàn qua giao diện mạng.

Về quản trị, switch có giao diện web HTTP/HTTPS, CLI, SNMP v1/v2c/v3, RMON, port mirroring, syslog, DHCP client, TFTP và các công cụ chẩn đoán như ping, traceroute và cable diagnostics. Cisco Business Dashboard và Cisco Business mobile app được Cisco hỗ trợ để cấu hình và quản lý các thiết bị thuộc hệ sinh thái Cisco Business. Cisco Network Plug and Play cũng được hỗ trợ cho quy trình triển khai và provisioning thiết bị.

Hỗ trợ IPv6 và multicast

Thiết bị hỗ trợ IPv4/IPv6 dual stack, IPv6 ACL, IPv6 QoS, IPv6 neighbor discovery và stateless address auto-configuration. Đối với multicast, switch hỗ trợ IGMP Snooping phiên bản 1, 2 và 3 với tối đa 256 multicast group, cùng IGMP Querier. Đây là các chức năng hữu ích khi mạng có các dịch vụ hoặc ứng dụng sử dụng lưu lượng multicast.

Thiết kế phần cứng và nguồn điện

Cisco CBS220-24T-4G-EU có kích thước 440 × 203 × 44 mm và trọng lượng 2.75 kg theo thông số Cisco. Thiết bị sử dụng nguồn điện 100 đến 240V, 50 đến 60 Hz, nguồn tích hợp bên trong. Công suất hệ thống được Cisco công bố ở mức 18.0W tại cả 110V và 220V đối với model CBS220-24T-4G. Thiết bị hỗ trợ Energy Efficient Ethernet IEEE 802.3az và Energy Detect nhằm giảm mức tiêu thụ điện khi liên kết không hoạt động ở toàn bộ băng thông.

Model CBS220-24T-4G-EU là phiên bản không PoE. Vì vậy, nếu hệ thống yêu cầu switch cấp nguồn trực tiếp cho camera IP, điện thoại IP hoặc access point qua cáp mạng, cần lựa chọn model PoE tương ứng trong dòng Cisco Business 220.

Ứng dụng phù hợp

Với 24 cổng Gigabit và 4 uplink Gigabit SFP, Cisco CBS220-24T-4G-EU có thể được sử dụng làm switch truy cập hoặc switch tập trung cho văn phòng, cửa hàng, doanh nghiệp nhỏ, hệ thống máy trạm, máy chủ và các mạng LAN cần phân chia VLAN. Các tính năng QoS, ACL, 802.1X, LACP, STP và quản trị qua web giúp thiết bị đáp ứng nhiều yêu cầu quản lý mạng mà không cần chuyển sang cấu hình switch cao cấp hơn.

Kết luận

Cisco CBS220-24T-4G-EU kết hợp 24 cổng Gigabit Ethernet, 4 uplink Gigabit SFP, hiệu năng switching 56 Gbps cùng hệ thống tính năng Layer 2, QoS, bảo mật và quản trị đa dạng, phù hợp cho các mạng doanh nghiệp và văn phòng cần khả năng quản lý tập trung với kết nối Gigabit.

Nhìn chung, Cisco CBS220-24T-4G-EU nên được lựa chọn dựa trên đúng thông số, môi trường lắp đặt và yêu cầu vận hành thực tế.
