Thi công camera nhà xưởng: Hướng dẫn đầy đủ 2025, quy chuẩn, báo giá và checklist nghiệm thu

Một hệ thống camera nhà xưởng được thi công đúng chuẩn công nghiệp không chỉ giúp giám sát 24/7, phòng ngừa rủi ro an ninh mà còn tối ưu vận hành, nâng cao năng suất và tuân thủ tiêu chuẩn an toàn. Bài viết này cung cấp hướng dẫn chọn thiết bị, thiết kế, thi công, bảo trì, báo giá tham khảo và checklist nghiệm thu để bạn triển khai hệ thống camera cho kho xưởng, nhà máy hiệu quả và bền vững.

Camera giám sát nhà xưởng cần đáp ứng những thách thức đặc thù: không gian rộng và cao, ánh sáng phức tạp (ngược sáng, chói, thiếu sáng), bụi/ẩm/nhiệt, rung động máy móc, tín hiệu nhiễu điện từ, yêu cầu bảo mật dữ liệu và tính sẵn sàng cao. Vì vậy, cách tiếp cận đúng là thiết kế theo mục tiêu quản trị rủi ro, sau đó chọn giải pháp kỹ thuật phù hợp ngân sách.

Lợi ích lắp đặt camera nhà xưởng: giám sát dây chuyền, an toàn lao động, tối ưu vận hành

Thành phần của một hệ thống camera nhà xưởng hoàn chỉnh

Một giải pháp tiêu chuẩn gồm:

• Camera (IP hoặc HD analog): dome thân thiện trong nhà, bullet quan sát xa, speed dome/PTZ xoay quét khu vực rộng, camera AI phát hiện xâm nhập/vượt rào, camera nhiệt cho môi trường đặc thù
• Hạ tầng mạng/ghi hình: NVR/VMS, switch PoE/industrial PoE, router/firewall, NAS/RAID, ổ cứng surveillance
• Truyền dẫn: cáp Cat6/Cat6A, cáp quang backbone, phụ kiện chống nhiễu, chống sét lan truyền, UPS
• Hiển thị/giám sát: màn hình tường, phần mềm VMS đa nền tảng, ứng dụng di động
• Phần cứng phụ trợ: tủ rack, thang máng cáp, ống gen, hộp phối quang, hộp kỹ thuật, khung giá đỡ

Một thiết kế tốt phải đồng bộ giữa thiết bị, hạ tầng, phần mềm và chính sách bảo mật để hệ thống chạy ổn định lâu dài.

Thành phần hệ thống camera giám sát nhà xưởng: camera IP, NVR, switch PoE, lưu trữ H.265+, màn hình

Nguyên tắc thiết kế camera cho nhà xưởng

• Xác định mục tiêu giám sát: an ninh chu vi, ra vào cổng, bãi hàng, khu vực đóng gói, dây chuyền, kho vật tư, khu nguy hiểm, khu vực PCCC, bãi xe, văn phòng điều hành
• Phủ vùng nhìn không chồng chéo lãng phí: tính góc nhìn theo tiêu cự 2.8/4/6/8 mm, chiều cao lắp đặt 6–12 m tùy khu vực, đảm bảo nhận diện khuôn mặt/biển số khi cần
• Xử lý ánh sáng khó: chọn camera WDR thực (120–150 dB), IR thông minh, bổ sung đèn ánh sáng trắng hoặc đèn hồng ngoại tầm xa
• Chịu môi trường: IP66/IP67, IK10 chống va đập, vỏ chống ăn mòn, quạt/sưởi cho khu nóng/lạnh, chuẩn chống cháy nổ cho khu hóa chất
• Tối ưu đường truyền: cáp quang cho khoảng cách >100 m, PoE/PoE+ cho cấp nguồn ổn định, tách VLAN và QoS cho camera
• Bảo mật và quyền riêng tư: phân vùng mạng, đặt mật khẩu mạnh, bật HTTPS/SRTP, tắt dịch vụ không dùng, hạn chế tài khoản từ xa, lưu nhật ký truy cập

Sơ đồ bố trí camera nhà kho nhà xưởng: vùng quan sát lối ra vào, bãi hàng, dây chuyền

Chọn thiết bị: IP hay HD, ống kính, hồng ngoại, AI

• Nền tảng: ưu tiên camera IP chuẩn ONVIF, mã hóa H.265/H.265+ để giảm băng thông và dung lượng lưu trữ; HD-TVI/AHD phù hợp khi tận dụng hạ tầng cáp đồng trục cũ
• Độ phân giải: 2MP cho quan sát chung; 4MP–8MP cho nhận diện chi tiết; 2MP Starlight/Full-color cho màu ban đêm
• Ống kính: 2.8 mm cho góc rộng; 4–6 mm cho khoảng cách trung bình; varifocal/motorized để tinh chỉnh theo thực địa
• Hồng ngoại: tầm xa IR 30–80 m cho kho cao; IR thông minh chống lóa; cân nhắc đèn bổ trợ nơi IR không hiệu quả
• WDR/3DNR: bắt buộc với nền sáng mạnh/đèn trần chói; giảm nhiễu để hình đêm rõ hơn
• AI thông minh: phát hiện xâm nhập, vượt hàng rào ảo, đếm người/xe, phân loại mục tiêu; giảm cảnh báo giả so với phát hiện chuyển động truyền thống
• NVR/VMS: hỗ trợ chuẩn ONVIF, RAID, hot-swap, dual NIC, license rõ ràng; VMS cho hệ lớn >128 kênh

Trọn bộ camera Hikvision cho nhà xưởng: camera thân, dome, đầu ghi NVR, phụ kiện

Mạng và lưu trữ: PoE, băng thông, RAID, tính dung lượng

• Topology: camera → switch PoE công nghiệp (gần khu vực) → uplink quang → core switch → NVR/VMS tại phòng CNTT; tách VLAN Camera; bật STP/RSTP
• Băng thông: 30 camera 4MP H.265, 15 fps ~1.5–2.5 Mbps/camera → tổng 45–75 Mbps; thiết kế dư tải ≥30% cho giờ cao điểm
• Lưu trữ: 30 camera x 2 Mbps ~ 7.2 GB/giờ ~ 172 GB/ngày ~ 5.1 TB/30 ngày; cộng hệ số an toàn 20% → ~6 TB; hệ lớn dùng RAID 5/6, hot-spare
• Nguồn và dự phòng: UPS cho NVR/switch, chống sét lan truyền, nguồn PoE đủ công suất (PoE budget), dự phòng đường truyền quan trọng
• Bảo mật mạng: tường lửa, VPN nếu truy cập từ xa, tắt P2P nếu chính sách yêu cầu, thay đổi port mặc định, cập nhật firmware định kỳ

Thi công hệ thống điện nhẹ cho camera nhà xưởng với switch PoE, đi dây máng cáp

Quy trình thi công 7 bước đạt chuẩn

• Khảo sát và lập bản vẽ: cao độ lắp đặt, góc nhìn, tuyến cáp, tủ thiết bị, vị trí nguồn
• Chọn thiết bị và phê duyệt mẫu: camera, NVR/VMS, switch PoE, rack, phụ kiện
• Thi công cơ điện: treo/đặt camera, kéo cáp Cat6/Cat6A, cáp quang, thang máng cáp, ống gen, đi dây gọn, đánh số nhãn
• Lắp đặt tủ rack và thiết bị mạng: switch PoE, core switch/uplink quang, NVR, UPS, chống sét
• Cấu hình: IP tĩnh, VLAN, NTP, quyền người dùng, cảnh báo email/app, lưu trữ/RAID, lịch ghi
• Kiểm thử và tối ưu: căn chỉnh tiêu cự, WDR/IR, che vùng riêng tư, thử kịch bản báo động
• Nghiệm thu bàn giao: sơ đồ as-built, password envelope, nhật ký cấu hình, hướng dẫn vận hành

Quản lý an toàn thi công là bắt buộc: biển báo, dây đai chống ngã, khóa nguồn, tuân thủ PCCC và quy định nội quy nhà máy.

Kỹ thuật viên lắp đặt camera giám sát trên cao trong kho xưởng, đảm bảo an toàn thi công

Sơ đồ điển hình theo quy mô

• Kho 1.000–3.000 m²: 12–24 camera 2–4MP, 1 NVR 32 kênh, 2–3 switch PoE, uplink quang về phòng CNTT
• Xưởng 5.000–10.000 m²: 32–64 camera hỗn hợp bullet + PTZ, phân tầng switch PoE công nghiệp, 2 uplink quang dự phòng, NVR RAID 6
• Khuôn viên nhiều nhà xưởng: mô hình VMS tập trung, mỗi xưởng một NVR vệ tinh, đồng bộ về trung tâm qua MPLS/VPN

Nếu tái sử dụng hạ tầng đồng trục, có thể dùng encoder IP/HD-TVI để chuyển dần sang hệ IP theo lộ trình 2–3 năm.

Sơ đồ hệ thống camera analog/HD-TVI cho nhà xưởng so sánh với giải pháp IP

An toàn, pháp lý và bảo mật dữ liệu

• An toàn lao động: làm việc trên cao, khu vực máy móc, khu hóa chất phải có biện pháp bảo vệ và phối hợp an toàn
• Quyền riêng tư: thông báo khu vực có camera, che mask vùng nhạy cảm, phân quyền truy cập theo vai trò
• Bảo mật dữ liệu: lưu trữ tại chỗ (on-prem) hoặc hybrid; mã hóa truyền và lưu; quy trình quản lý mật khẩu; nhật ký truy cập; backup định kỳ
• Tuân thủ nội quy PCCC, tiêu chuẩn cáp/thiết bị, kiểm định nếu lắp ngoài trời/vị trí nguy hiểm

Bảo trì định kỳ và SLA vận hành

• Hàng tháng: kiểm tra tình trạng ghi, nhiệt độ NVR, dung lượng ổ cứng, vệ sinh bụi tủ rack
• Hàng quý: vệ sinh ống kính, cân chỉnh tiêu cự, cập nhật firmware, test cảnh báo, test UPS
• Hàng năm: kiểm tra suy hao cáp quang, rà soát cấu hình bảo mật, thay thế thiết bị có dấu hiệu lão hóa

Thiết lập SLA nội bộ: thời gian khắc phục sự cố, lịch bảo trì, đầu mối hỗ trợ, quy trình thay thế nóng để đảm bảo hệ thống sẵn sàng cao.

Bảo trì hệ thống camera nhà máy: vệ sinh ống kính, kiểm tra nguồn, cập nhật firmware

Case study: Dự án hệ thống camera nhà xưởng tại KCN

Một dự án điển hình tại khu công nghiệp: sử dụng 48 camera IP 4MP WDR, 4 PTZ theo dõi bãi hàng, switch PoE công nghiệp, uplink quang dự phòng, NVR 64 kênh RAID 6, VMS xem tập trung tại phòng bảo vệ và văn phòng. Kết quả: giảm 70% sự cố thất thoát hàng, tối ưu quy trình xuất nhập, hỗ trợ bằng chứng nhanh khi có tranh chấp.

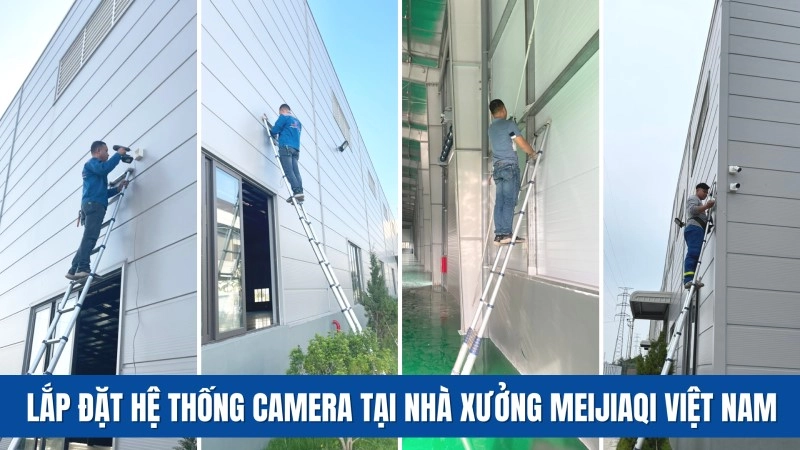

Dự án thi công hệ thống camera nhà xưởng tại KCN An Dương: triển khai thực tế

Báo giá tham khảo và tối ưu chi phí

Yếu tố quyết định giá:

• Quy mô và số lượng camera
• Độ phân giải, WDR, AI
• Hạ tầng mạng (PoE công nghiệp, uplink quang), chủng loại cáp/phụ kiện
• Lưu trữ/RAID và VMS
• Mức độ dự phòng, bảo mật, bảo hành/bảo trì

Khung chi phí tham khảo:

• Kho nhỏ 8–16 camera: 25–80 triệu đồng
• Xưởng vừa 24–48 camera: 120–350 triệu đồng
• Tổ hợp lớn 64–120+ camera: 500 triệu đến 2–3 tỷ đồng tùy VMS, RAID, dự phòng

Tối ưu chi phí:

• Ưu tiên IP H.265+ thay vì nâng độ phân giải quá mức
• Chia tầng switch PoE, dùng uplink quang để giảm chiều dài cáp đồng
• Tập trung lưu trữ tại trung tâm, bật ghi theo sự kiện ở khu vực ít quan trọng
• Lộ trình nâng cấp dần từ đồng trục sang IP

Giải pháp camera không dây cho nhà xưởng nhỏ: linh hoạt triển khai, tối ưu chi phí

Sai lầm thường gặp và cách khắc phục

• Lắp quá cao hoặc sai tiêu cự khiến không nhận diện được đối tượng quan trọng → khảo sát và test thực địa trước khi cố định
• Bỏ qua WDR nơi ánh sáng phức tạp → chọn camera có WDR thực, bổ sung đèn/bố trí lại góc
• Tất cả camera dồn về một switch → chia tầng PoE, thiết kế dự phòng đường truyền
• Không tách VLAN camera → cấu hình mạng riêng, hạn chế truy cập từ Internet, bật VPN
• Không dự phòng lưu trữ → dùng RAID 5/6, backup định kỳ, giám sát sức khỏe ổ cứng

Câu hỏi thường gặp

• Nên chọn IP hay HD-TVI? Nếu có hạ tầng cũ cần tận dụng, HD-TVI là giải pháp quá độ; hệ mới ưu tiên IP để mở rộng, tích hợp AI, VMS dễ dàng
• Ghi 30 ngày cần bao nhiêu dung lượng? Tùy bitrate thực tế; với 30 camera x 2 Mbps, khoảng 5–6 TB cho 30 ngày, nên cộng thêm 20–30% dự phòng
• Có cần PTZ không? PTZ hữu ích ở bãi hàng, khu rộng; kết hợp camera cố định để không bỏ sót khung hình khi PTZ di chuyển
• Làm sao xem từ xa an toàn? Dùng VPN, tài khoản phân quyền, bật HTTPS, cập nhật firmware, tắt dịch vụ không dùng, nhật ký truy cập hàng tháng
