Thiết bị chuyển mạch chuẩn công nghiệp PLANET IP40 IGS-614HPT

Tổng quan về PLANET IGS-614HPT

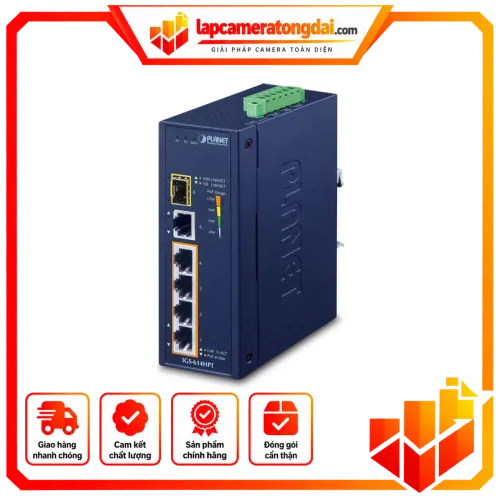

PLANET IGS-614HPT là switch Ethernet Gigabit công nghiệp dạng DIN-rail, thuộc dòng switch PoE+ unmanaged dành cho các hệ thống mạng cần triển khai trong môi trường có điều kiện vận hành khắc nghiệt. Thiết bị được trang bị 4 cổng 10/100/1000BASE-T hỗ trợ IEEE 802.3at PoE+, một cổng RJ45 10/100/1000BASE-T bổ sung và một khe SFP hỗ trợ kết nối quang 1000BASE-X hoặc 100BASE-FX. Thiết kế này cho phép IGS-614HPT vừa kết nối các thiết bị mạng đồng, vừa sử dụng đường uplink quang khi cần mở rộng khoảng cách truyền dẫn.

Cấu hình cổng và khả năng kết nối

IGS-614HPT có tổng cộng 6 giao diện mạng, gồm 5 cổng đồng RJ45 và 1 khe SFP. Bốn cổng RJ45 đầu tiên hỗ trợ tốc độ 10/100/1000Mbps và cung cấp nguồn PoE+ theo chuẩn IEEE 802.3at. Cổng RJ45 thứ năm hoạt động ở tốc độ 10/100/1000Mbps, phù hợp làm cổng kết nối mạng hoặc uplink đồng. Khe SFP hỗ trợ module 1000BASE-X và 100BASE-FX ở chế độ kép, tạo thêm lựa chọn kết nối với hệ thống mạng quang.

PoE+ cho thiết bị mạng và camera IP

Thiết bị tuân thủ IEEE 802.3at PoE+ và tương thích ngược với IEEE 802.3af. Bốn cổng PoE có khả năng tự động phát hiện thiết bị được cấp nguồn (PD), hỗ trợ công suất PoE tối đa 36W trên mỗi cổng và tổng ngân sách PoE lên đến 120W. Nguồn cấp cho thiết bị PoE sử dụng điện áp 54V DC tại cổng PoE. IGS-614HPT cũng hỗ trợ cấp nguồn từ xa với khoảng cách lên đến 100m theo điều kiện triển khai phù hợp.

Với cấu hình này, switch có thể được sử dụng để kết nối các camera IP PoE, điểm truy cập không dây hoặc thiết bị mạng tương thích PoE mà không cần bố trí nguồn điện riêng cho từng thiết bị. Mạch bảo vệ giúp hạn chế ảnh hưởng do nhiễu nguồn giữa các cổng PoE.

Thiết kế công nghiệp và khả năng vận hành

IGS-614HPT sử dụng vỏ kim loại đạt cấp bảo vệ IP40, hỗ trợ lắp đặt bằng DIN-rail hoặc treo tường. Thiết bị được thiết kế để hoạt động trong dải nhiệt độ từ -40 đến 75°C, phù hợp với các hệ thống mạng đặt trong tủ điều khiển, khu vực sản xuất, giao thông hoặc các môi trường công nghiệp có biên độ nhiệt rộng.

Hệ thống nguồn hỗ trợ đầu vào DC 12~54V và thiết kế nguồn dự phòng với khả năng bảo vệ đảo cực. Thiết bị còn có chức năng cảnh báo khi nguồn đầu vào gặp lỗi và hỗ trợ bảo vệ ESD Ethernet 6KV. Các đèn LED riêng cho nguồn, liên kết mạng, trạng thái PoE và mức sử dụng công suất giúp người vận hành dễ dàng theo dõi trạng thái hệ thống.

Khả năng chuyển mạch Layer 2

PLANET IGS-614HPT sử dụng kiến trúc Store-and-Forward, hỗ trợ lọc và chuyển tiếp gói tin ở tốc độ dây. Thiết bị có bảng địa chỉ MAC 2K entries, bộ nhớ đệm on-chip 4M bits và switch fabric 12Gbps. Hiệu năng chuyển tiếp đạt 8.93Mpps với gói tin 64 bytes. Switch hỗ trợ IEEE 802.3x Flow Control cho chế độ full duplex và back pressure cho half duplex.

Ngoài ra, thiết bị hỗ trợ jumbo frame 9K, tự động học và aging địa chỉ MAC, CSMA/CD cùng IEEE 802.1Q VLAN transparency. Đây là các chức năng nền tảng giúp IGS-614HPT đáp ứng những hệ thống mạng Ethernet cần kết nối ổn định giữa các thiết bị đầu cuối và đường uplink.

Ứng dụng thực tế

• Hệ thống camera IP: kết nối tối đa 4 thiết bị PoE qua các cổng 10/100/1000BASE-T PoE+ và truyền dữ liệu về NVR hoặc mạng trung tâm thông qua cổng RJ45 hoặc uplink SFP.
• Mạng công nghiệp: sử dụng trong tủ điều khiển, dây chuyền sản xuất và các khu vực cần switch có vỏ kim loại IP40 cùng dải nhiệt độ hoạt động rộng.
• Kết nối mạng có uplink quang: khe SFP hỗ trợ 1000BASE-X và 100BASE-FX, thuận tiện khi cần kết nối đến switch mạng hoặc hệ thống trung tâm qua cáp quang.
• Hệ thống thiết bị PoE: cấp nguồn và truyền dữ liệu trên cùng đường cáp Ethernet cho các thiết bị tương thích IEEE 802.3af/802.3at.

Thông số nổi bật

Đối tượng phù hợp

PLANET IGS-614HPT phù hợp với các đơn vị triển khai mạng Ethernet công nghiệp, hệ thống giám sát IP, tủ mạng và các ứng dụng cần cấp nguồn PoE trong điều kiện nhiệt độ rộng. Kiểu lắp DIN-rail, vỏ kim loại IP40, nguồn DC dự phòng và uplink SFP giúp thiết bị có thể tích hợp vào nhiều kiến trúc mạng khác nhau mà không yêu cầu cấu hình quản trị phức tạp.

Với 4 cổng Gigabit PoE+, uplink Gigabit đồng và SFP quang, cùng khả năng hoạt động trong dải -40 đến 75°C, PLANET IGS-614HPT là một giải pháp switch công nghiệp unmanaged phù hợp cho các hệ thống cần kết nối Gigabit và cấp nguồn PoE trong môi trường chuyên dụng.
