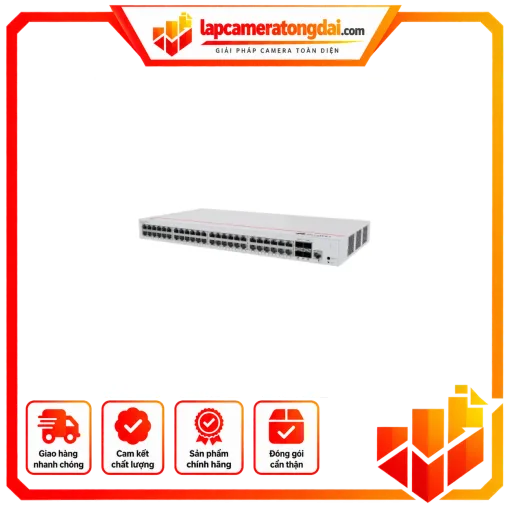

Thiết bị chuyển mạch Huawei S220-48P4S

Huawei S220-48P4S được trình bày với thông số, tính năng và phạm vi ứng dụng đã được xác minh để người mua dễ đánh giá.

Tổng quan Huawei S220-48P4S

Huawei S220-48P4S là thiết bị chuyển mạch thuộc dòng eKitEngine S220, được thiết kế cho mạng Layer 2 với mật độ cổng cao và nhu cầu cấp nguồn PoE+. Theo tài liệu phần cứng của Huawei, model này có 48 cổng 10/100/1000BASE-T hỗ trợ PoE+ với tổng công suất PoE 380 W và 4 cổng GE SFP. Thiết bị sử dụng nguồn AC tích hợp, phù hợp triển khai trong tủ rack hoặc các hệ thống mạng cần kết nối tập trung nhiều thiết bị đầu cuối.

Với 48 cổng Gigabit Ethernet, S220-48P4S có thể kết nối đồng thời nhiều máy tính, camera IP, điện thoại IP, điểm truy cập Wi-Fi và thiết bị mạng tương thích. Bốn cổng GE SFP cung cấp kết nối uplink quang hoặc đồng tùy module được sử dụng, hỗ trợ mở rộng mạng giữa các khu vực hoặc kết nối lên thiết bị mạng cấp cao hơn.

Hiệu năng chuyển mạch và kết nối

Huawei S220-48P4S có dung lượng chuyển mạch 104 Gbps và hiệu suất chuyển tiếp 77 Mpps. Các thông số này phù hợp với hệ thống có nhiều kết nối Gigabit hoạt động đồng thời, giúp thiết bị đáp ứng nhu cầu truyền dữ liệu trong mạng văn phòng, hệ thống giám sát và hạ tầng kết nối doanh nghiệp.

Phần cổng truy cập gồm 48 cổng 10/100/1000BASE-T RJ45, hỗ trợ tốc độ 10/100/1000 Mbit/s. Ngoài ra, thiết bị có 4 cổng 1000BASE-X dạng SFP để kết nối các module quang hoặc module SFP đồng tương thích. S220-48P4S cũng được trang bị cổng console RJ45 phục vụ cấu hình tại chỗ.

Khả năng cấp nguồn PoE+

S220-48P4S được thiết kế với 48 cổng 10/100/1000BASE-T hỗ trợ PoE+, tổng ngân sách PoE là 380 W. Khả năng này cho phép triển khai các thiết bị đầu cuối tương thích PoE mà không cần bố trí nguồn điện riêng tại từng vị trí lắp đặt.

Trong hệ thống camera IP, Wi-Fi hoặc điện thoại IP, switch có thể vừa truyền dữ liệu vừa cấp nguồn qua cáp mạng. Điều này giúp tập trung kết nối về tủ mạng, giảm số lượng bộ cấp nguồn rời và thuận tiện hơn cho việc quản lý hệ thống. Công suất tiêu thụ tối đa của thiết bị khi cấp PoE đầy tải được Huawei công bố là 462.8 W, trong đó công suất PoE là 380 W.

Tính năng quản lý và Layer 2

S220-48P4S hỗ trợ các chức năng quản lý mạng Layer 2 phục vụ phân đoạn, kiểm soát và duy trì kết nối trong hệ thống. Tài liệu Huawei công bố khả năng hỗ trợ tối đa 16K mục MAC và 4094 VLAN. Thiết bị hỗ trợ các cơ chế STP, RSTP và MSTP, giúp xây dựng cấu trúc mạng có khả năng xử lý các tình huống liên quan đến vòng lặp ở lớp liên kết dữ liệu.

Ngoài các chức năng chuyển mạch cơ bản, dòng S220 còn hỗ trợ các tính năng như tự động học và aging địa chỉ MAC, MAC tĩnh, MAC động, MAC blackhole, lọc địa chỉ nguồn MAC và giới hạn số lượng địa chỉ MAC được học trên giao diện. Những tính năng này có thể được sử dụng để kiểm soát cách thiết bị đầu cuối tham gia vào mạng.

Thiết kế và nguồn điện

S220-48P4S sử dụng nguồn AC tích hợp và có kích thước cơ bản 43.6 mm × 442.0 mm × 220.0 mm. Chiều cao chassis là 1U, phù hợp với tủ rack tiêu chuẩn. Thiết bị cũng hỗ trợ các hình thức lắp đặt rack, bàn và tường theo thông tin phần cứng được công bố.

Hệ thống tản nhiệt sử dụng làm mát bằng không khí với cơ chế điều chỉnh tốc độ quạt thông minh. Huawei công bố dải nhiệt độ hoạt động dài hạn của S220-48P4S là -5 °C đến +50 °C và độ ẩm tương đối 5% đến 95% không ngưng tụ. Thiết bị có cấp bảo vệ IP20 và hỗ trợ bảo vệ chống xung sét cho cổng dịch vụ ở mức common mode ±7 kV; cổng nguồn có mức bảo vệ differential mode ±6 kV và common mode ±6 kV.

Đối tượng sử dụng

Huawei S220-48P4S phù hợp với các hệ thống cần nhiều cổng Gigabit và khả năng cấp nguồn tập trung như mạng văn phòng, hệ thống camera IP, mạng Wi-Fi doanh nghiệp, điện thoại IP và các hệ thống thiết bị IoT tương thích PoE. Bốn cổng GE SFP giúp mở rộng kết nối uplink, trong khi 48 cổng PoE+ đáp ứng nhu cầu tập trung nhiều thiết bị đầu cuối trên cùng một switch.

Với cấu hình 48 cổng Gigabit PoE+, 4 cổng GE SFP, dung lượng chuyển mạch 104 Gbps và ngân sách PoE 380 W, S220-48P4S là một switch Layer 2 có cấu hình phù hợp cho các hệ thống mạng cần mật độ kết nối cao và cấp nguồn qua Ethernet.

Nhìn chung, Huawei S220-48P4S nên được lựa chọn dựa trên đúng thông số, môi trường lắp đặt và yêu cầu vận hành thực tế.
