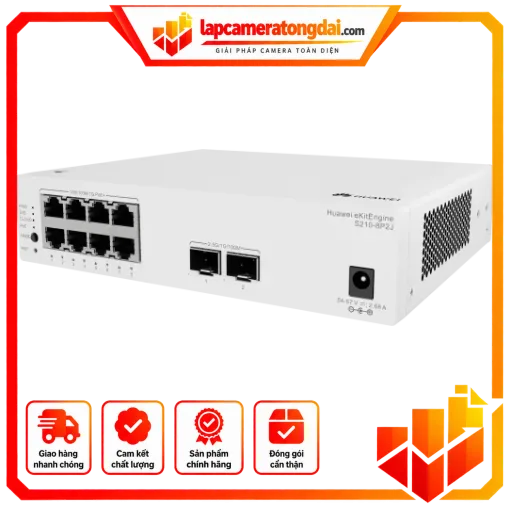

Switch poe 8 port Huawei eKitEngine S210-8P2J

Tổng quan Huawei eKitEngine S210-8P2J

Huawei eKitEngine S210-8P2J là switch mạng thuộc dòng eKitEngine S210, được thiết kế cho các môi trường SOHO và SME cần kết nối Ethernet Gigabit kết hợp cấp nguồn PoE+. Model này cung cấp 8 cổng 10/100/1000BASE-T hỗ trợ PoE+ cùng 2 cổng SFP 2.5GE, cho phép triển khai mạng có thiết bị đầu cuối sử dụng Ethernet và kết nối đường truyền quang tốc độ cao trong cùng một thiết bị.

Theo thông tin sản phẩm của Huawei, S210-8P2J có công suất PoE tối đa 128 W, hỗ trợ 8 giao diện PoE+. Thiết bị sử dụng bộ nguồn AC, thiết kế không quạt với cơ chế tản nhiệt tự nhiên, đồng thời hỗ trợ lắp đặt trên bàn hoặc trên tường. Đây là cấu hình phù hợp cho các hệ thống mạng cần giảm số lượng bộ nguồn riêng cho thiết bị đầu cuối.

Cổng kết nối và khả năng cấp nguồn PoE+

S210-8P2J được trang bị 8 cổng GE RJ45 hỗ trợ tốc độ 10/100/1000 Mbps và PoE+. Các cổng này vừa truyền dữ liệu mạng vừa có thể cấp nguồn cho thiết bị tương thích PoE, giúp đơn giản hóa việc triển khai các thiết bị như camera IP, access point hoặc các thiết bị mạng khác.

• 8 cổng 10/100/1000BASE-T RJ45 hỗ trợ PoE+.
• 8 giao diện PoE+.
• Tổng công suất PoE tối đa: 128 W.
• Hỗ trợ mức tải 30 W theo 802.3at cho 4 cổng khi đầy tải theo thông số Huawei.
• Hỗ trợ mức tải 15.4 W theo 802.3af cho 8 cổng khi đầy tải theo thông số Huawei.

Với tổng ngân sách PoE 128 W, thiết bị có thể được sử dụng để xây dựng hệ thống mạng có nhiều thiết bị đầu cuối nhận nguồn trực tiếp từ switch. Khi thiết kế hệ thống thực tế, tổng công suất cấp cho các thiết bị cần được tính toán dựa trên mức tiêu thụ của từng thiết bị và ngân sách PoE của switch.

Hai cổng SFP 2.5GE

Bên cạnh các cổng RJ45, Huawei eKitEngine S210-8P2J có 2 cổng SFP 2.5GE. Các cổng này hỗ trợ 2.5G/1G/100M, cung cấp lựa chọn kết nối uplink phù hợp với hạ tầng mạng có nhu cầu sử dụng đường truyền quang hoặc module SFP tương thích.

Sự kết hợp giữa 8 cổng PoE+ Gigabit và 2 cổng SFP 2.5GE giúp S210-8P2J có thể đảm nhiệm vai trò switch kết nối thiết bị đầu cuối trong các hệ thống mạng nhỏ và vừa, đồng thời cung cấp cổng uplink tốc độ cao hơn cho kết nối tới thiết bị mạng khác.

Thiết kế và lắp đặt

S210-8P2J sử dụng chassis kim loại với chiều cao 1U. Kích thước cơ bản không bao gồm phần nhô ra là 43.6 mm × 195 mm × 160 mm; kích thước tối đa theo chiều sâu là 43.6 mm × 195 mm × 166.2 mm. Khối lượng thiết bị không bao bì là 1.60 kg.

Thiết bị hỗ trợ lắp đặt trên bàn hoặc tường, phù hợp với các không gian mạng không sử dụng tủ rack tiêu chuẩn hoặc cần bố trí switch gần khu vực thiết bị đầu cuối. Thiết kế tản nhiệt tự nhiên không dùng quạt giúp giảm thêm một bộ phận chuyển động trong chassis.

Nguồn điện và môi trường hoạt động

Huawei eKitEngine S210-8P2J sử dụng bộ nguồn AC và sản phẩm được mô tả với 1 bộ chuyển đổi nguồn AC 220 V đi kèm. Dải điện áp đầu vào của bộ nguồn được Huawei công bố là 170 V AC đến 264 V AC, tần số 47 Hz đến 63 Hz. Thiết bị có bảo vệ chống xung nguồn ở mức ±4 kV theo cả chế độ vi sai và chế độ chung.

Nhiệt độ hoạt động dài hạn được công bố ở mức –5°C đến +45°C tại độ cao từ 0 đến 1800 m. Độ ẩm tương đối hoạt động dài hạn là 5% RH đến 95% RH, không ngưng tụ. Cơ chế tản nhiệt tự nhiên giúp thiết bị không cần quạt làm mát chủ động.

Điện năng tiêu thụ

Mức tiêu thụ điện tĩnh của S210-8P2J được Huawei công bố là 7.15 W. Công suất tiêu thụ điển hình là 16.74 W. Khi không sử dụng PoE, công suất tối đa là 14.60 W đối với thiết bị và 17.59 W tính cả bộ nguồn. Khi tải PoE đầy đủ, công suất tiêu thụ tối đa là 161.02 W, trong đó công suất PoE là 128 W.

Các thông số này giúp người triển khai có cơ sở tính toán nguồn điện và mức tải khi đưa switch vào hệ thống mạng có nhiều thiết bị PoE.

Đối tượng và ứng dụng phù hợp

Huawei eKitEngine S210-8P2J phù hợp với các hệ thống mạng cần nhiều cổng Gigabit có cấp nguồn PoE+ và một số cổng uplink tốc độ cao. Dòng S210 được Huawei định hướng cho các môi trường như văn phòng doanh nghiệp nhỏ và vừa, khách sạn, nhà máy, cơ sở giáo dục và hệ thống an ninh tòa nhà.

• Hệ thống camera IP cần cấp nguồn PoE+ tập trung.
• Mạng văn phòng có thiết bị đầu cuối sử dụng Ethernet Gigabit.
• Hệ thống Wi-Fi sử dụng access point hỗ trợ PoE.
• Cửa hàng, khách sạn và các cơ sở kinh doanh có nhu cầu triển khai mạng gọn gàng.
• Mạng giám sát và hạ tầng thiết bị đầu cuối quy mô nhỏ đến vừa.

Kết luận

Huawei eKitEngine S210-8P2J kết hợp 8 cổng 10/100/1000BASE-T PoE+, 2 cổng SFP 2.5GE và ngân sách PoE tối đa 128 W trong một chassis kim loại nhỏ gọn. Thiết kế tản nhiệt tự nhiên, hỗ trợ lắp đặt trên bàn hoặc tường và bộ nguồn AC đi kèm giúp model này phù hợp cho các hệ thống mạng cần cấp nguồn PoE+ và kết nối Gigabit trong không gian triển khai hạn chế.
