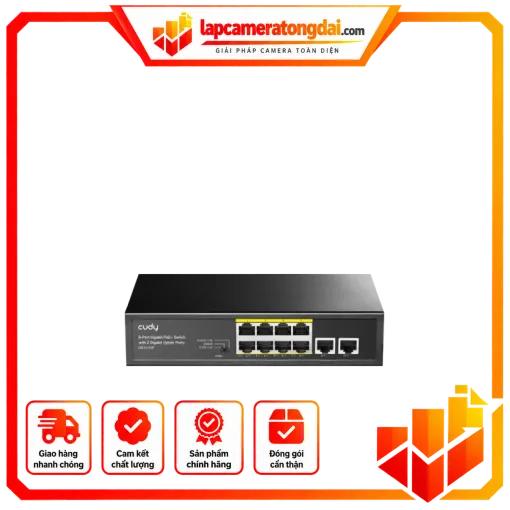

Thiết bị chuyển mạch (SWITCH) CUDY 8-Port Gigabit PoE+ Switch with 2 Gigabit Uplink Ports 120W (GS1010P)

CUDY GS1010P – Switch Gigabit PoE+ 8 cổng với 2 cổng uplink

CUDY GS1010P là thiết bị chuyển mạch Gigabit PoE+ được thiết kế cho các hệ thống mạng cần truyền dữ liệu đồng thời cấp nguồn qua Ethernet. Thiết bị có 8 cổng Gigabit RJ45 hỗ trợ PoE theo chuẩn IEEE 802.3af/at và 2 cổng Gigabit uplink, phù hợp để kết nối camera IP, điểm truy cập Wi-Fi, thiết bị mạng và các thiết bị đầu cuối tương thích PoE.

Switch sử dụng bộ nguồn 120W và hỗ trợ công suất tối đa 30W trên một cổng PoE. Với khả năng chuyển mạch 20 Gbps và tốc độ chuyển tiếp 14.88 Mpps, GS1010P đáp ứng nhu cầu kết nối nhiều thiết bị mạng trong các hệ thống quy mô nhỏ và vừa. Sản phẩm được CUDY định hướng cho các ứng dụng giám sát, mạng văn phòng, Wi-Fi và hệ thống bảng hiệu điện tử.

8 cổng Gigabit PoE+ và 2 cổng uplink Gigabit

GS1010P cung cấp tổng cộng 10 cổng Gigabit RJ45, trong đó 8 cổng đầu tiên hỗ trợ PoE và 2 cổng được sử dụng làm uplink Gigabit. Cấu hình này giúp kết nối các thiết bị đầu cuối PoE ở phía mạng truy cập và đồng thời dành kết nối uplink về router, switch trung tâm hoặc thiết bị mạng khác.

Các cổng PoE tuân thủ IEEE 802.3af/at và hỗ trợ tối đa 30W trên mỗi cổng. Cách bố trí này phù hợp với nhiều thiết bị như camera IP và access point có hỗ trợ cấp nguồn qua Ethernet.

Công suất PoE 120W

Thiết bị được trang bị bộ nguồn 120W. Công suất tối đa trên một cổng PoE là 30W, trong khi tổng ngân sách nguồn của switch là 120W. CUDY cũng trang bị cơ chế quản lý nguồn thông minh, giúp quản lý phân bổ công suất PoE theo ngân sách nguồn của thiết bị.

Khả năng chuyển mạch và truyền dữ liệu

GS1010P hỗ trợ các chuẩn Ethernet gồm 10BASE-T, 100BASE-TX và 1000BASE-T cùng IEEE 802.3x Flow Control. Phương thức chuyển tiếp Store-and-Forward giúp thiết bị xử lý và chuyển tiếp các gói dữ liệu qua hệ thống mạng.

Chế độ VLAN và Extend

Tùy phiên bản GS1010P, switch hỗ trợ các chế độ Default, VLAN và Extend. Chế độ VLAN có thể được sử dụng để cô lập các cổng downlink, trong khi Extend cho phép tăng khoảng cách truyền trên cáp Cat. 5e lên đến 250 mét với tốc độ giới hạn 10 Mbps trên các cổng được hỗ trợ và khi chế độ Extend được bật.

Một số phiên bản GS1010P còn tích hợp chức năng PoE Watchdog. Khi được bật, chức năng này có thể theo dõi thiết bị PoE và thực hiện khởi động lại cổng tương ứng khi thiết bị đầu cuối không hoạt động trong khoảng thời gian được CUDY quy định.

Ứng dụng của CUDY GS1010P

• Triển khai hệ thống camera IP sử dụng nguồn PoE.
• Kết nối access point và thiết bị mạng hỗ trợ IEEE 802.3af/at.
• Xây dựng mạng văn phòng với nhiều thiết bị đầu cuối Gigabit.
• Kết nối các thiết bị bảng hiệu điện tử và hệ thống mạng phân phối.
• Triển khai mạng giám sát cần kết hợp nguồn PoE và đường uplink Gigabit.

Thiết kế và nguồn điện

CUDY GS1010P sử dụng nguồn điện AC 100-240V~ 50/60Hz và vỏ kim loại. Các phiên bản được CUDY công bố có thiết kế phục vụ đặt bàn và một số phiên bản hỗ trợ lắp đặt rack hoặc treo tường. Do GS1010P có nhiều phiên bản phần cứng, kích thước và một số tính năng chi tiết cần được đối chiếu theo đúng phiên bản thực tế trước khi triển khai.

Kết luận

CUDY GS1010P là switch Gigabit PoE+ với 8 cổng PoE và 2 cổng uplink Gigabit, bộ nguồn 120W, hỗ trợ tối đa 30W mỗi cổng PoE và khả năng chuyển mạch 20 Gbps. Đây là cấu hình phù hợp cho các hệ thống mạng cần cấp nguồn và truyền dữ liệu qua Ethernet, đặc biệt trong các hệ thống camera IP, Wi-Fi và mạng văn phòng.

Nhìn chung, CUDY GS1010P nên được lựa chọn dựa trên đúng thông số, môi trường lắp đặt và yêu cầu vận hành thực tế.
