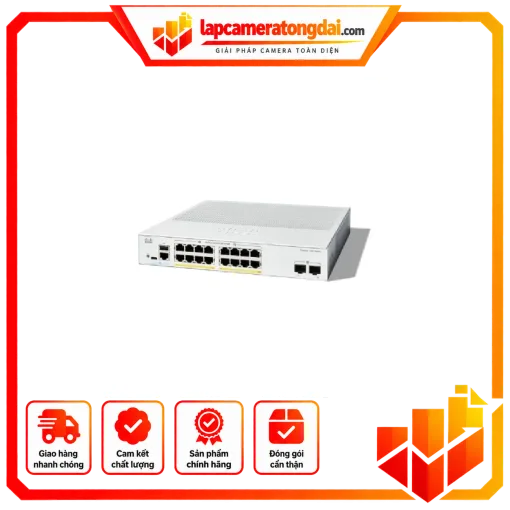

Thiết bị chuyển mạch Cisco C1200-16P-2G

Tổng quan Cisco C1200-16P-2G

Cisco C1200-16P-2G thuộc dòng Cisco Catalyst 1200, là switch Gigabit Ethernet có hỗ trợ Power over Ethernet Plus (PoE+), hướng đến các hệ thống mạng doanh nghiệp, văn phòng và hạ tầng kết nối cần đồng thời truyền dữ liệu và cấp nguồn cho thiết bị đầu cuối. Model này được trang bị 16 cổng 10/100/1000 PoE+ và 2 cổng SFP Gigabit dành cho kết nối uplink. Theo tài liệu Cisco, C1200-16P-2G có ngân sách PoE 120W và hỗ trợ cấp tối đa 30,0W cho một cổng Gigabit Ethernet trong giới hạn ngân sách PoE của thiết bị.

Cấu hình cổng và kết nối uplink

Điểm đáng chú ý của C1200-16P-2G là 16 cổng Gigabit Ethernet RJ-45 hỗ trợ 10/100/1000 Mbps và PoE+. Các cổng này có thể được sử dụng để kết nối máy tính, điện thoại IP, camera IP, điểm truy cập không dây và những thiết bị mạng tương thích PoE. Hai cổng SFP Gigabit cung cấp giao diện uplink quang, giúp kết nối switch với hệ thống mạng ở tầng cao hơn hoặc với các thiết bị mạng khác thông qua module SFP phù hợp.

Cisco công bố C1200-16P-2G hỗ trợ các chuẩn PoE 802.3at PoE+, 802.3af và Cisco prestandard PoE. Ngân sách PoE tổng của model là 120W. Với cách triển khai này, người quản trị có thể tập trung kết nối các thiết bị đầu cuối cần nguồn điện qua dây mạng mà không phải bố trí nguồn điện riêng cho từng thiết bị, trong phạm vi yêu cầu công suất và tiêu chuẩn PoE tương thích.

Hiệu năng chuyển mạch

C1200-16P-2G có switching capacity 36 Gbps và forwarding rate 26,78 Mpps khi tính theo gói tin 64 byte. Cisco xác định các switch trong dòng Catalyst 1200 có khả năng chuyển mạch wire-speed và nonblocking. Bộ đệm gói của C1200-16P-2G là 1,5 MB và được chia sẻ động giữa các cổng. Những thông số này cung cấp cơ sở để triển khai switch trong mạng Gigabit với nhiều thiết bị đầu cuối hoạt động đồng thời.

Tính năng mạng và quản trị

Dòng Catalyst 1200 hỗ trợ nhiều chức năng Layer 2 phục vụ phân đoạn và kiểm soát lưu lượng mạng. C1200-16P-2G hỗ trợ VLAN theo cổng và VLAN gắn thẻ IEEE 802.1Q, đồng thời hỗ trợ Management VLAN, Guest VLAN và Auto Surveillance VLAN. Voice VLAN cho phép lưu lượng thoại được phân bổ vào VLAN dành riêng và áp dụng mức QoS phù hợp.

Thiết bị hỗ trợ các cơ chế Spanning Tree gồm STP theo IEEE 802.1D, RSTP theo IEEE 802.1w, MSTP theo IEEE 802.1s, cùng PVST+ và Rapid PVST+. Chức năng Link Aggregation sử dụng IEEE 802.3ad LACP hỗ trợ tối đa 4 nhóm, tối đa 8 cổng cho mỗi nhóm và 16 cổng ứng viên cho mỗi nhóm động. IGMP Snooping phiên bản 1, 2 và 3 giúp kiểm soát lưu lượng multicast theo nhóm nhận dữ liệu.

Bảo mật và xác thực

Cisco Catalyst 1200 cung cấp các chức năng bảo mật và quản trị dành cho môi trường mạng doanh nghiệp. Tài liệu Cisco ghi nhận hỗ trợ IEEE 802.1X với vai trò authenticator, RADIUS authentication, Guest VLAN và các chế độ xác thực host/session. SSH được hỗ trợ để thay thế phương thức Telnet trong các kết nối quản trị cần bảo vệ. Dòng sản phẩm cũng có Secure Core Technology và cơ chế Secure Sensitive Data để hỗ trợ xử lý lưu lượng quản trị, thông tin nhạy cảm như mật khẩu và khóa theo quyền truy cập được cấu hình.

Thiết kế phần cứng và lắp đặt

C1200-16P-2G có thiết kế rack-mountable, kích thước 268 × 297 × 44 mm và trọng lượng thiết bị 2,38 kg. Model sử dụng nguồn điện bên trong với dải 100 đến 240V, tần số 50 đến 60 Hz. Cisco công bố thiết kế C1200-16P-2G không quạt, phù hợp với các vị trí yêu cầu giảm tiếng ồn khi vận hành. Thiết bị có cổng console RJ-45 chuẩn Cisco và cổng USB Type-C ở mặt trước để phục vụ quản trị console cũng như quản lý file và image.

Phần cứng gồm CPU ARM lõi kép 1,4 GHz, DRAM 1 GB DDR4 và bộ nhớ flash 512 MB. Hệ thống đèn LED hiển thị trạng thái System, Link/Act, PoE và Speed, giúp theo dõi nhanh trạng thái nguồn, kết nối và cấp nguồn của các cổng.

Ứng dụng phù hợp

• Kết nối máy tính, máy in mạng, điện thoại IP và thiết bị đầu cuối Gigabit Ethernet.
• Cấp nguồn PoE+ cho camera IP, access point Wi-Fi và thiết bị mạng tương thích.
• Xây dựng mạng văn phòng với phân đoạn VLAN và các chính sách quản trị Layer 2.
• Kết nối uplink Gigabit qua 2 cổng SFP đến switch hoặc hạ tầng mạng sử dụng cáp quang.
• Triển khai tại tủ mạng doanh nghiệp, văn phòng và các hệ thống cần 16 cổng Gigabit PoE+.

Thông số nổi bật

Cisco C1200-16P-2G là switch Gigabit PoE+ thuộc dòng Catalyst 1200, kết hợp 16 cổng 10/100/1000 PoE+ với 2 cổng SFP Gigabit, ngân sách PoE 120W và các chức năng quản trị Layer 2. Cấu hình này phù hợp cho hệ thống mạng cần kết nối nhiều thiết bị Gigabit và cấp nguồn qua Ethernet trong cùng hạ tầng mạng.

Nhìn chung, Cisco C1200-16P-2G nên được lựa chọn dựa trên đúng thông số, môi trường lắp đặt và yêu cầu vận hành thực tế.
