DS-2TD1217-3/PA: Camera ảnh nhiệt Hikvision HeatPro – Hướng dẫn chọn mua, cấu hình và ứng dụng thực tế

Trong nhóm camera ảnh nhiệt tầm trung, Hikvision DS-2TD1217-3/PA nổi bật nhờ khả năng kết hợp hai quang phổ (bi-spectrum) giữa kênh quang học và kênh hồng ngoại nhiệt. Thiết bị đặc biệt phù hợp cho bảo vệ chu vi, phát hiện xâm nhập trong đêm tối hoàn toàn, cảnh báo nhiệt độ bất thường và hỗ trợ phòng cháy chữa cháy ở nhà xưởng, kho bãi, tòa nhà, trung tâm dữ liệu.

Không chỉ ghi hình, DS-2TD1217-3/PA còn có các tính năng chủ động như đèn chớp và còi cảnh báo, phân tích video dựa trên học sâu để giảm báo động giả, tương thích NVR/VMS và chuẩn ONVIF, đáp ứng triển khai linh hoạt trong hạ tầng IP hiện hữu.

DS-2TD1217-3/PA là gì?

DS-2TD1217-3/PA thuộc dòng HeatPro của Hikvision, là camera turret (dome mini) kết hợp:

• Hình ảnh quang học (màu) độ phân giải cao để nhận diện chi tiết bối cảnh
• Hình ảnh hồng ngoại nhiệt 160 × 120 (phổ biến ở phân khúc này) để phát hiện mục tiêu dựa theo bức xạ nhiệt, hoạt động hiệu quả trong điều kiện sương mù, khói nhẹ hoặc ánh sáng yếu

Nhờ bi-spectrum, người dùng xem đồng thời, chồng ảnh (fusion) hoặc chuyển đổi giữa hai kênh để tăng tỷ lệ phát hiện và xác minh sự kiện. Các thuật toán AI như phân loại người/xe, vùng cấm, vượt hàng rào ảo giúp giảm báo động giả do lá cây, bóng nắng hay mưa.

Camera ảnh nhiệt Hikvision DS-2TD1217-3/PA dạng turret HeatPro, 3.1 mm, bi-spectrum cho bảo vệ chu vi

Điểm nổi bật đáng chú ý

• Bi-spectrum: kênh quang học + kênh nhiệt giúp phát hiện sớm, xác minh nhanh
• Cảnh báo chủ động: đèn chớp, còi (strobe/siren) tăng hiệu quả răn đe
• Phân tích thông minh: phân loại mục tiêu, vẽ vùng/đường ảo, phát hiện xâm nhập
• NETD thấp (độ nhạy nhiệt tốt) giúp phân biệt chênh lệch nhiệt độ nhỏ
• Chuẩn nén H.265/H.264, tiết kiệm băng thông và lưu trữ
• Chuẩn bảo vệ ngoài trời IP67, hoạt động bền bỉ nhiều điều kiện thời tiết
• PoE đơn giản hóa cấp nguồn và đi dây
• Tương thích NVR Hikvision, iVMS-4200/HikCentral, ONVIF

Thông số kỹ thuật chính (tóm tắt)

• Kênh nhiệt: thường 160 × 120 (sensor VOx), ống kính nhiệt 3.1 mm với góc quan sát rộng
• Kênh quang học: độ phân giải Full HD hoặc cao hơn tùy phiên bản, hồng ngoại hỗ trợ trong tối
• Khoảng cách phát hiện: tùy kích thước mục tiêu và tiêu cự; 3.1 mm phù hợp khu vực lối vào, bãi xe, hành lang ngoài trời; bản 6.2 mm phù hợp khoảng cách xa hơn
• Báo động: đèn chớp/còi, ngõ vào/ra alarm, hỗ trợ quy tắc VCA
• Mạng: PoE, RTSP/ONVIF, tương thích đa nền tảng
• Nhiệt độ làm việc rộng, vỏ ngoài trời IP67

Bảng thông số DS-2TD1217-3/PA: cảm biến nhiệt, ống kính 3.1 mm, tính năng HeatPro

Ứng dụng điển hình

• Bảo vệ chu vi nhà xưởng/kho bãi: phát hiện xâm nhập trong trời tối, sương mù, mưa nhẹ
• Kiểm soát khu vực nguy cơ cháy: cảnh báo khi nhiệt độ vượt ngưỡng ở tủ điện, máy móc, băng chuyền
• Hạ tầng quan trọng: trạm biến áp, công trình năng lượng, bến bãi, cảng kho
• Tòa nhà thương mại, bán lẻ ngoài trời: răn đe chủ động bằng đèn/còi, giảm báo động giả
• Bến bãi/logistics: phân loại người/xe, phát hiện dừng đỗ sai quy định
• Trung tâm dữ liệu/phòng thiết bị: giám sát điểm nóng bất thường để phòng ngừa sự cố

Thiết kế HeatPro DS-2TD1217-3/PA kết hợp hình ảnh quang học và hồng ngoại nhiệt

So sánh các phiên bản: 3/PA, 6/PA và V1

• DS-2TD1217-3/PA: ống kính nhiệt 3.1 mm, góc rộng, phù hợp sân bãi vừa và lối vào
• DS-2TD1217-6/PA: ống kính nhiệt 6.2 mm, tầm quan sát xa hơn, phù hợp hàng rào chu vi dài, bãi kho rộng
• DS-2TD1217-3/V1: biến thể cùng series, khác biệt về quang học/firmware theo thị trường; cần đối chiếu datasheet chính hãng trước khi triển khai

Khi lựa chọn, ưu tiên tiêu cự theo khoảng cách phát hiện mong muốn và chiều rộng vùng giám sát. Góc càng rộng quan sát càng bao quát nhưng tầm phát hiện mục tiêu nhỏ ở xa sẽ giảm. Ngược lại, tiêu cự dài phù hợp phát hiện xa hơn nhưng vùng nhìn hẹp.

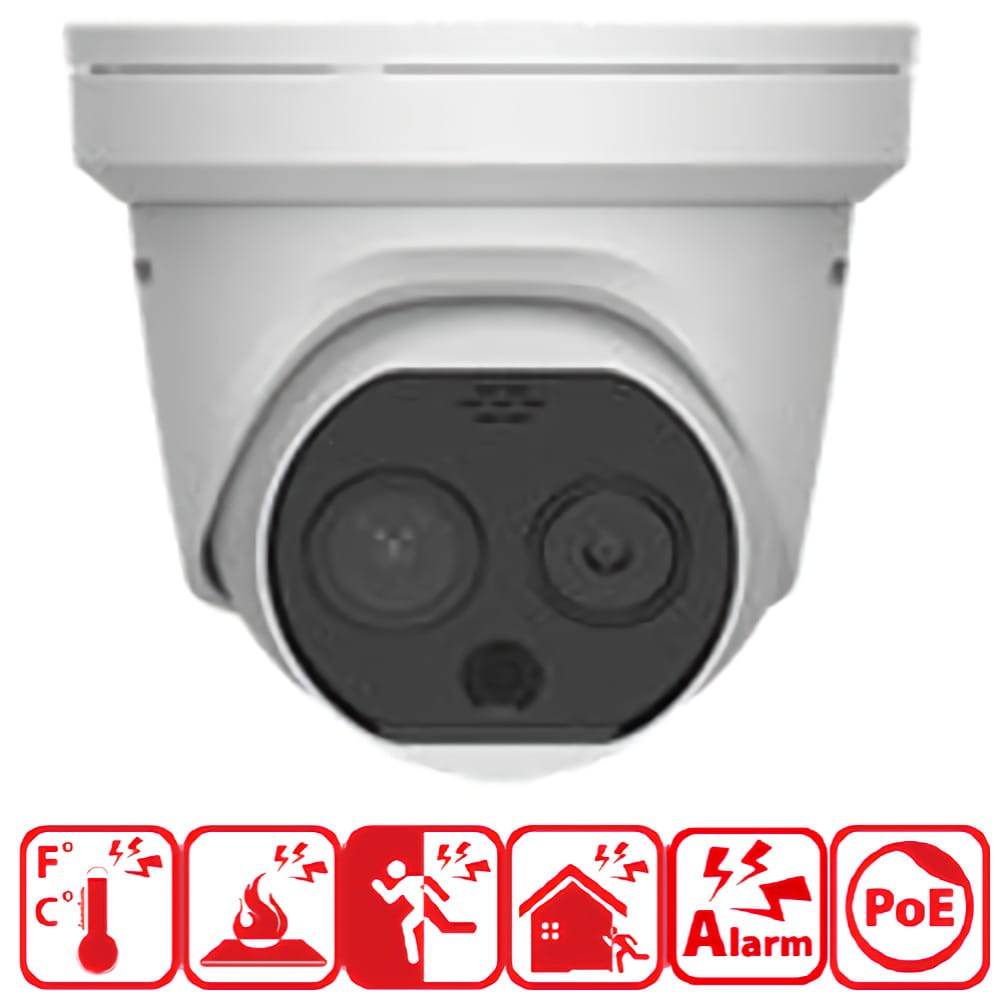

Phiên bản DS-2TD1217-6/PA ống kính nhiệt 6.2 mm cho giám sát tầm xa và phòng cháy

Cách chọn tiêu cự và bố trí góc nhìn

• Khu vực rộng/đa hướng (bãi gửi xe, sân): chọn 3.1 mm để bao quát
• Hành lang/đường mòn/hàng rào dài: chọn 6.2 mm để tăng cự ly phát hiện người/xe
• Chiều cao lắp đặt: thường 3–5 m cho khu vực ra vào; với chu vi dài có thể 6–8 m, tránh cản che
• Góc nhìn kênh nhiệt nên bao trùm trọn vùng cảnh báo; cân nhắc các vật phản xạ nhiệt (kim loại, kính)

Hướng dẫn lắp đặt và cấu hình nhanh

• Kết nối: dùng PoE đến switch/NVR để cấp nguồn và truyền dữ liệu
• Truy cập: cấu hình IP, cập nhật firmware ổn định từ nhà phân phối
• Hiệu chuẩn kênh nhiệt: thiết lập ROI (vùng quan tâm), ngưỡng cảnh báo nhiệt độ và thời gian trễ
• Vùng/luật thông minh: vẽ đường ảo, vùng xâm nhập; bật phân loại người/xe để giảm báo động giả
• Cảnh báo chủ động: tùy chỉnh cường độ đèn chớp, âm lượng còi, lịch hoạt động
• Tích hợp: thêm vào NVR Hikvision, iVMS-4200/HikCentral hoặc VMS bên thứ ba qua ONVIF; xuất luồng RTSP
• Quy định và quyền riêng tư: gắn biển cảnh báo khu vực giám sát, tuân thủ pháp lý hiện hành

DS-2TD1217-3/PA tích hợp đèn chớp và còi cảnh báo chủ động, phù hợp chống xâm nhập

Mẹo tối ưu hiệu năng và giảm báo động giả

• Tránh đặt đối diện nguồn nhiệt lớn dao động liên tục như ống khói, miệng điều hòa công suất lớn
• Hạn chế vật phản chiếu nhiệt (kính, inox bóng) trong ROI
• Dùng phân loại người/xe và đặt kích thước mục tiêu tối thiểu
• Với cảnh báo nhiệt, đặt ngưỡng theo mùa và bối cảnh thiết bị
• Bảo trì định kỳ: vệ sinh kính che, kiểm tra gioăng chống nước, cập nhật firmware

Tích hợp hệ thống và quản lý

• NVR Hikvision: ghi hình đồng thời kênh quang học và kênh nhiệt; đặt sự kiện thông minh theo kênh
• VMS: ONVIF Profile S/T giúp tương thích rộng; map sự kiện nhiệt sang cảnh báo trung tâm
• Ứng dụng di động Hik-Connect: nhận thông báo đẩy cùng ảnh chụp/tệp video
• Lưu trữ: tối ưu H.265, lên lịch ghi sự kiện để tiết kiệm dung lượng

Câu hỏi thường gặp

• DS-2TD1217-3/PA có dùng thay thế cảm biến khói không?
  Không. Camera nhiệt hỗ trợ phát hiện điểm nóng sớm và cảnh báo; nhưng không thay thế hệ thống báo cháy chuyên dụng theo tiêu chuẩn PCCC.

• Có cần hộp đen nhiệt (blackbody) để đo thân nhiệt chính xác?
  Với kịch bản an ninh chu vi và cảnh báo nhiệt bất thường, không cần blackbody. Nếu yêu cầu đo thân nhiệt chuẩn y tế, cần dòng thiết bị chuyên dụng và quy trình hiệu chuẩn riêng.

• Thời tiết mưa, sương mù dày có ảnh hưởng nhiều không?
  Kênh nhiệt chịu ảnh hưởng ít hơn kênh quang học trong điều kiện ánh sáng kém; tuy nhiên sương mù rất dày vẫn có thể làm suy giảm tầm phát hiện.

• Camera có ghi hình màu vào ban đêm không?
  Kênh quang học có đèn IR/hỗ trợ ghi hình trong tối; màu sắc ban đêm phụ thuộc ánh sáng môi trường. Kênh nhiệt hiển thị bản đồ nhiệt, không cho màu thực.

• Nên chọn 3.1 mm hay 6.2 mm?
  3.1 mm cho vùng rộng cự ly gần-trung bình; 6.2 mm cho hành lang dài và mục tiêu ở xa. Xem thêm phần “Cách chọn tiêu cự”.

• Có thể tích hợp chuông/còi bên ngoài qua relay không?
  Có. DS-2TD1217-3/PA có ngõ vào/ra báo động để kết nối thiết bị ngoại vi.

DS-2TD1217-3/PA 3.1 mm, hồng ngoại 15 m trên kênh quang học, lắp đặt ngoài trời IP67

Kết luận và gợi ý mua hàng

DS-2TD1217-3/PA là lựa chọn cân bằng giữa chi phí và hiệu năng cho bài toán bảo vệ chu vi, cảnh báo xâm nhập và giám sát điểm nóng. Hãy:

• Xác định mục tiêu chính (phát hiện xâm nhập, cảnh báo nhiệt, giám sát chu vi)
• Chọn tiêu cự theo khoảng cách và bề rộng vùng nhìn
• Kiểm tra tương thích với NVR/VMS đang dùng
• Làm việc với đơn vị phân phối/thi công uy tín để tối ưu hiệu chuẩn kênh nhiệt, giảm báo động giả và bảo trì định kỳ

Khi được cấu hình đúng, DS-2TD1217-3/PA giúp nâng cao an ninh chủ động 24/7, giảm chi phí tuần tra và tăng tốc độ phản ứng trước sự cố.
